Серии KIPPRIBOR HTH-xx44.ZD3 [M01] и HTH-xx44.ZA2 [M01]. Трехфазные твердотельные реле (выключатели нагрузки) в стандартном корпусе для коммутации мощной нагрузки

Серии KIPPRIBOR HTH-xx44.ZD3 [M01] и HTH-xx44.ZA2 [M01]. Трехфазные твердотельные реле (выключатели нагрузки) в стандартном корпусе для коммутации мощной нагрузки

Твердотельные реле серий HTH-xx44.ZD3 [M01] и HTH-xx44.ZA2 [M01] – трехфазные выключатели нагрузки. Модификации серии предназначены для коммутации цепей мощной нагрузки резистивного типа с токами до 120 А.

Особенности коммутации нагрузки для твердотельных реле серий HTH-xx44.ZD3 [M01] и HTH-xx44.ZA2 [M01]

  • Максимальный коммутируемый ток 120 А.
  • Коммутация токов до 90 А  при работе с резистивной нагрузкой.
  • Управляющий сигнал – 3…32 VDC для HTH-xx44.ZD3 [M01], 90…250 VAC для HTH-xx44.ZA2 [M01].
  • Диапазон коммутируемого напряжения от 40 до 440 VAC.
  • Коммутация трехфазной нагрузки. Допускается коммутировать несколько групп однофазных цепей.
  • Силовой ключ установлен в каждой фазе ТТР, что обеспечивает полноценную коммутацию по всем трем фазам.
  • Схема контроля перехода питающего напряжения через ноль обеспечивает коммутацию реле с минимальными коммутационными помехами.

ВНИМАНИЕ! При работе реле в режимах, сопровождающихся нагревом основания свыше 40°С необходимо применение радиаторов охлаждения...>>



Конструктивные особенности твердотельных реле серий HTH-xx44.ZD3 [M01] и HTH-xx44.ZA2 [M01]

  • Современная элементная база и высококачественные силовые ключи обеспечивают надежную и безотказную работу устройства.
  • Гальваническая развязка входной и выходной цепи.
  • Применение в качестве материала основания медного сплава позволяет повысить эффективность отвода тепла от силового ключа ТТР.
  • Интегрированная RC-цепь защищает выход ТТР от импульсных помех.
  • Реле выполнено в корпусе из материала, обладающего высокой прочностью и устойчивостью к деформациям. Повышенная теплостойкость материалов корпуса, а также заполнение компаундом внутренних элементов ТТР обеспечивают целостность устройства даже при возникновении аварийных ситуаций.

Технические характеристики МодификацииГабаритные размерыСхемы подключенияСтруктура условного обозначения

Технические характеристики

Характеристики входных цепей ТТР серий HTH-xx44.ZD3 [M01]/HTH-xx44.ZA2 [M01]

Параметр Значение
Модель ТТР HT-xx44.ZD3 [M01] HT-xx44.ZA2 [M01]
Тип управляющего сигнала Дискретный сигнал напряжения
Диапазон напряжения управляющего сигнала 3…32 VDC 90…250 VAC
Напряжение гарантированного включения ≥ 3 VDC ≥ 90VAC
Напряжение гарантированного выключения ≤ 1 VDC ≤ 10 VAC
Ток потребления цепи управления ≤ 38 мА ≤ 29 мА
Время включения ≤ 10 мс f=50 Гц
Время выключения ≤ 10 мс f=50 Гц ≤ 40 мс
Максимальная частота переключения ≤ 50 Гц при f=50 Гц ≤ 20 Гц при f=50 Гц

  Характеристики выходной цепи ТТР серий HT-xx44.ZD3 [M01]/HT-xx44.ZA2 [M01]

Параметр Значение
Номинальный ток ТТР 60 A 80 A 100 A 120 A
Тип выходных силовых элементов SCR-тиристор
Тип коммутируемой сети Трехфазная/однофазная1.
Вид коммутируемого тока Переменный
Вид коммутации: С контролем перехода через «0»
Минимальный коммутируемый ток 0,15 А 0,25 А 0,25 А 0,25 А
Максимальный коммутируемый ток 60 A 80 A 100 A 120 A
Ток утечки в закрытом состоянии ≤ 8 мА
Скорость нарастания тока (di/dt) 150 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс) 600 А 1000 А 1200 А 1500 А
Диапазон напряжения питания нагрузки 44...440 VAC
Частота источника питания нагрузки 47…63 Гц
Максимальное пиковое напряжение 1200 VAC (12 класс)
Тепловое сопротивление переход – основание (Rthjc) 0,4 °С/ Вт 0,3 °С/ Вт 0,3 °С/ Вт 0,3 °С/ Вт
Максимальная температура p-n перехода (Tjmax) 125°С
Мощность рассеивания (Dissipation) 4,95 Вт/А 4,80 Вт/А 4,80 Вт/А 4,80 Вт/А
Падение напряжения в коммутируемой цепи во включенном состоянии ≤ 1,6 V
Скорость нарастания напряжения в закрытом состоянии (dV/dt) 500 В/мкс
I2t (< 10 мс) 2110 А2с 3610 А2с 5000 А2с 8450 А2с
Электрическая прочность изоляции (цепь упр. / вых. цепь) 2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вх. цепь) 2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вых. цепь) 2500 V в течение 1 минуты
Сопротивление изоляции 500 МОм (при 500 VDC)

1 – три группы

Общие технические характеристики ТТР серий HTH-xx44.ZD3 [M01]/HTH-xx44.ZA2 [M01]

Параметр Значение
Температура окружающей среды -30…+70 °С
Охлаждение Воздушное
Материал основания Медь никелированная
Индикация наличия управляющего сигнала Светодиодная
Тип монтажа Крепление винтами на поверхность
Масса ≤ 430 г
Технические характеристики МодификацииГабаритные размерыСхемы подключенияСтруктура условного обозначения

Модификации

Модификация ТТР Номинальный ток нагрузки
Серия HTH-xx44.ZD3 [M01]
HTH-6044.ZD3 [M01] 60 А
HTH-8044.ZD3 [M01] 80 А
HTH-10044.ZD3 [M01] 100 А
HTH-12044.ZD3 [M01] 120 А
Серия HTH-xx44.ZA2 [M01]
HTH-6044.ZA2 [M01] 60 А
HTH-8044.ZA2 [M01] 80 А
HTH-10044.ZA2 [M01] 100 А
HTH-12044.ZA2 [M01] 120 А
Технические характеристики МодификацииГабаритные размерыСхемы подключенияСтруктура условного обозначения

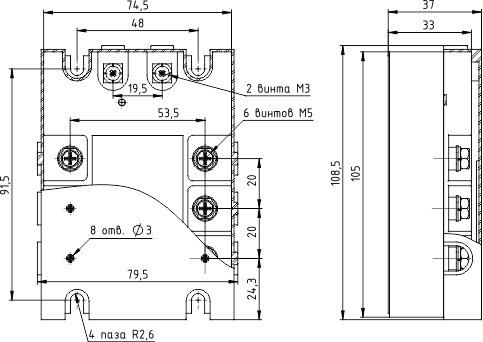

Габаритные размеры

Реле серии HTH-хх44.ZD3 [M01], HTH-хх44.ZA2 [M01]

Технические характеристики МодификацииГабаритные размерыСхемы подключенияСтруктура условного обозначения

Схемы подключения

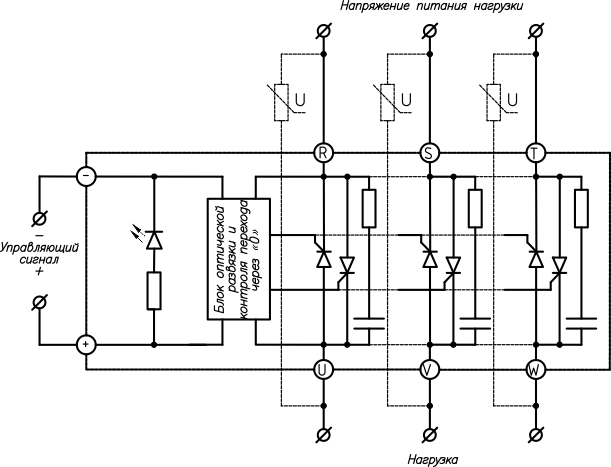

Реле серии HTH-хх44.ZD3 [M01]

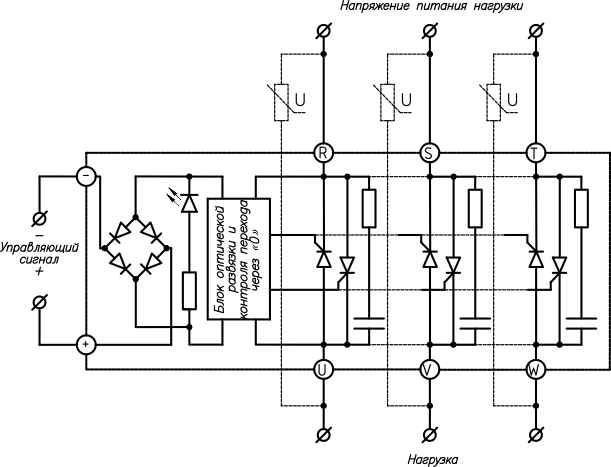

Реле серии HTH-хх44.ZA2 [M01]

Технические характеристики МодификацииГабаритные размерыСхемы подключенияСтруктура условного обозначения

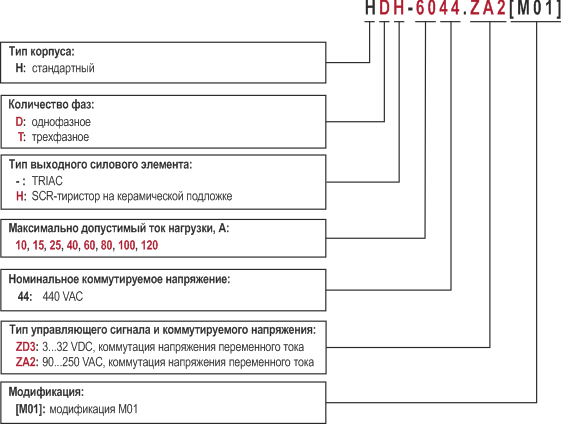

Структура условного обозначения

Например: HTH-8044.ZA2 [M01]

Вы заказали: твердотельное реле в стандартном корпусе, трехфазное, для коммутации мощной нагрузки, тип выходных ключей – SCR, максимальный ток нагрузки 80 А, номинальное коммутируемое напряжение 440 VAC, управляющий сигнал – напряжение 90…250 VAC, коммутация напряжения переменного тока, модификация [M01].



Перейти в раздел " Справочная информация для выбора твердотельного реле " Подробнее...>>
