Общетехнические манометры WIKA моделей 111.10 (радиальное расположение штуцера) и 111.12 (осевое расположение штуцера) предназначены для применения с жидкими и газообразными средами с низкой вязкостью, некристаллизующимися и неагрессивными к медным сплавам.

Описание

|

Технические характеристики

|

Габаритные размеры

|

Осевое присоединение сзади (СВМ)

Технические характеристики:

Характеристика	Значение
Диаметр корпуса	40, 50, 63, 80, 100, 160* мм* - только для модели 111.10
Класс точности	1,6 или 2,5
Диапазоны шкалы	От 0…0,6 до 0…400 bar (40 bar для Ø160мм), а так же соответствующие вакуумметрические и мановакууметрические диапазоны
Ограничение давления	Постоянная нагрузка: ¾ диапазона измеренийПеременная нагрузка: 2/3 диапазона измеренийКратковременная нагрузка: предельное значение шкалы
Допустимая температура	Окружающая среда: −20…+600СИзмеряемая среда: максимум +600С
Корпус	Пластик или сталь черного цвета
Измерительный элемент, стрелочный механизм	Медный сплав
Циферблат	Пластик, белый, с упором для стрелки
Стрелка	Пластик, черныйДля Ø160мм — алюминий, черный
Стекло	Пластик, прозрачный, защелкивается в корпусДля Ø160мм — инструментальное стекло
Штуцер	Медный сплав
Резьба присоединения	Ø40мм — G1/8*, G¼, М10×1, М12×1,5Ø50мм — G1/8, G¼*, М10×1, М12×1,5Ø63мм — G1/8, G¼*, М10×1, М12×1,5Ø80мм — G1/8, G¼, G½, G3/8, M10×1, M12×1,5, M20×1,5Ø100мм — G1/8, G¼, G½*, G3/8, M10×1, M12×1,5, M20×1,5Ø160мм — G1/8, G¼, G½*, G3/8, M10×1, M12×1,5, M20×1,5

Описание

|

Технические характеристики

|

Габаритные размеры

|

Осевое присоединение сзади (СВМ)

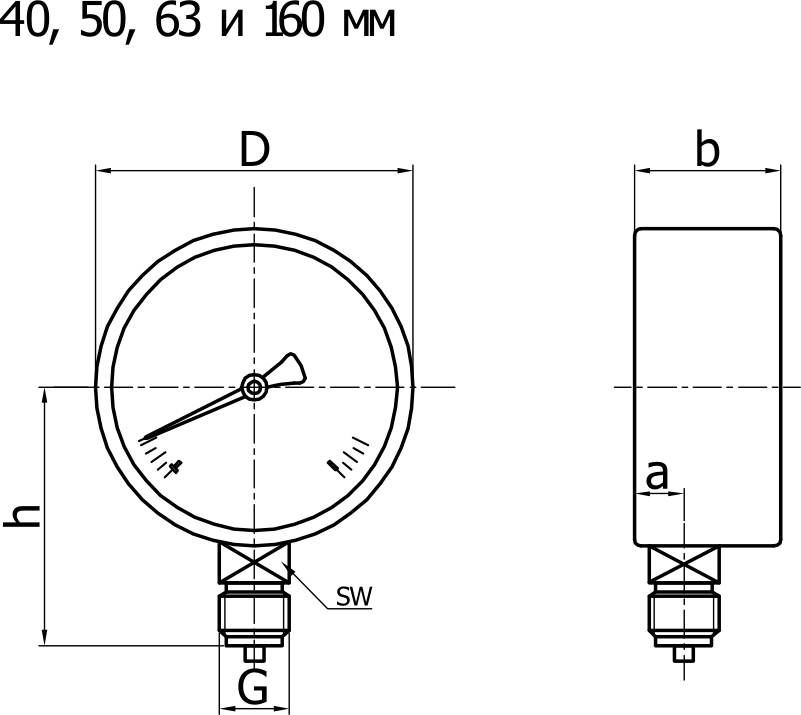

Габаритные размеры

НР	Размеры, мм						Масса, кг
	a	b±0,5	D	G	h±1	SW
40	9,5	26	39	G1/8 B	36	14	0,08
50	10	27,5	49	G¼ B	45	14	0,10
63	9,5	27,5	62	G¼ B	53,5	14	0,13
80	11,5	30	79	G½ B	72	22	0,18
100	11,5	30,5	99	G½ B	83,5	22	0,21
160	15,5	42	160	G½ B	115,5	22	0,85

Описание

|

Технические характеристики

|

Габаритные размеры

|

Осевое присоединение сзади (СВМ)

Осевое присоединение сзади (СВМ):

НР	Размеры, мм					Масса, кг
	b1±0,5	b2±1	D	G	SW
40	26	42	39	G1/8 B	14	0,06
50	27,5	47,5	49	G¼ B	14	0,07
63	27,5	47	62	G¼ B	14	0,08
80	30	49	79	G¼ B	22	0,11
100	30,5	49	99	G¼ B	22	0,26
