Концевые выключатели (концевики) KIPPRIBOR серии KLS — это один из самых распространенных коммутационных элементов, использующихся в промышленности. Они могут применяться как конечные, путевые выключатели, устройства блокировки, коммутационные и переключающие элементы в самом различном промышленном оборудовании.
Концевые выключатели KIPPRIBOR серии KLS имеют несколько конструктивных особенностей, выгодно отличающих их от аналогичных концевиков других производителей:
- Привычное исполнение корпуса и большой выбор конструктивных исполнений позволят Вам легко выбрать концевой выключатель, для замены вышедшего из строя и смонтировать его, не прибегая к переделке места крепления.
- Надежные рифленые контакты с эффектом скольжения предотвращают образование нагара и обеспечивают надежное размыкание и замыкание цепей управления, продлевая срок службы концевых выключателей.
- Произведены на современном и точном оборудовании при постоянном контроле качества. Это обеспечивает стабильное высокое качество обработки и сборки деталей, что придает концевикам KLS эстетичный и конкурентный внешний вид.
- Качественные материалы, используемые при изготовлении концевых выключателей KIPPRIBOR, делают их корпус прочными, а детали долговечными, что очень важно для процесса эксплуатации.
Технические характеристики концевых выключателей KIPPRIBOR серии KLS-A5xxxx:
| Параметр |
Значение параметра |
| Тип контакта |
1 переключающий |
| Мощность контакта |
Номинальный ток (AC-15)(1) |
3 А 125/250 VAC |
| Термический ток(2) |
15 А 125/250 VAC |
| Механическая износостойкость контактов |
1,6 млн. циклов, при номинальном токе |
| Материал контактов |
AgNi |
(1) — Категории применения контактов и реле по переменному току в соответствии с МЭК 947−5. AC-15 — это категория применяется к включению электромагнитных нагрузок, мощность которых при включенном электромагните меньше 72 ВА. Например, включение рабочих катушек контакторов.
(2) — действующее (эффективное) значение тока, термическое действие которого должно выдерживать данное электрооборудование в течение заданного времени без повреждений, нарушающих его работоспособность (Стандарт — СТ СЭВ 2726−80).
Рабочие характеристики концевых выключателей KIPPRIBOR серии KLS-A5:
|
Модели
|
Макс. усилие срабатывания (OF)
|
Мин. усилие отпускания (RF)
|
Рабочий ход (PT)
|
Избыточный ход (OT)
|
Положение срабатывания (OP)
|
|
KLS-A5.11D
|
3,4N
|
1,1N
|
0,4 мм
|
1,6 мм
|
21,5±0,5 мм
|
|
KLS-A5.11G1
|
1N
|
0,2N
|
7,1 мм
|
4 мм
|
30,2±0,8 мм
|
|
KLS-A5.11G2
|
1,6N
|
0,4N
|
2,7 мм
|
2,4 мм
|
30±0,4 мм
|
|
KLS-A5.11M
|
3,4N
|
1,1N
|
0,4 мм
|
5,6 мм
|
21,8±0,8 мм
|
|
KLS-A5.11N1
|
1,6N
|
0,27N
|
10 мм
|
5,6 мм
|
19,±0,8 мм
|
|
KLS-A5.11N2
|
0,7N
|
0,14N
|
5 мм
|
2 мм
|
19±0,8 мм
|
|
KLS-A5.11Q1
|
3,4N
|
1,1N
|
0,4 мм
|
3,58 мм
|
33,4±1,2 мм
|
|
KLS-A5.11Q2
|
3,4N
|
1,1N
|
0,4 мм
|
3,58 мм
|
33,4±1,2 мм
|
|
KLS-A5.11Z
|
3,4N
|
1,1N
|
0,4 мм
|
0,13 мм
|
15,9±0,4 мм
|
|
KLS-A5.15B
|
1,6N
|
0,4N
|
2,7 мм
|
2,4 мм
|
43,1±0,8 мм
|
|
KLS-A5.15C
|
3,4N
|
1,1N
|
0,4 мм
|
1,6 мм
|
28,2±0,5 мм
|
|
KLS-A5.15R
|
1N
|
0,03N
|
20 мм
|
5,6 мм
|
19,4±0,4 мм
|
|
KLS-A5.15S
|
3N
|
0,5N
|
4 мм
|
1,6 мм
|
28,6±0,8 мм
|
|
KLS-A5.15X
|
3N
|
0,5N
|
4 мм
|
1,6 мм
|
17,4±0,8 мм
|
Таблица выбора концевых выключателей KIPPRIBOR серии KLS-A5xxxx:
| Наименование |
Фото |
Тип контакта |
Чертеж |

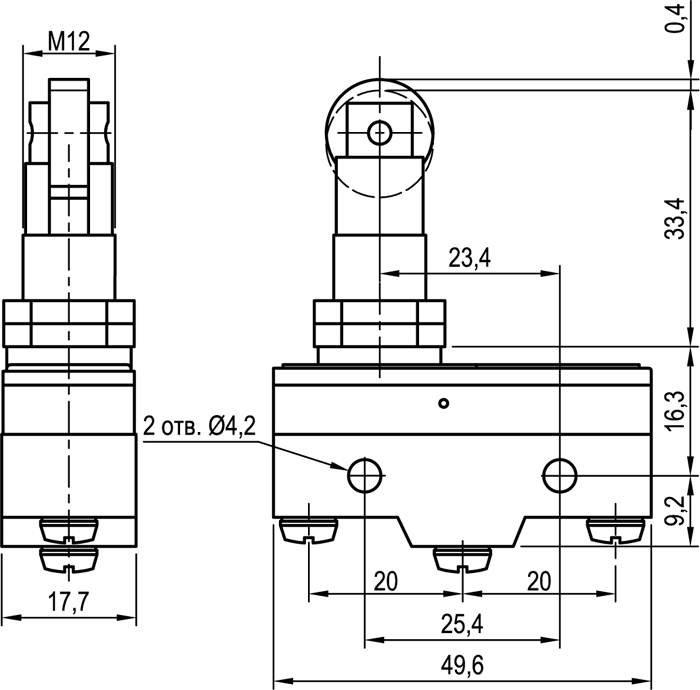

| KLS-A511Q1 |
 |
 |
 |

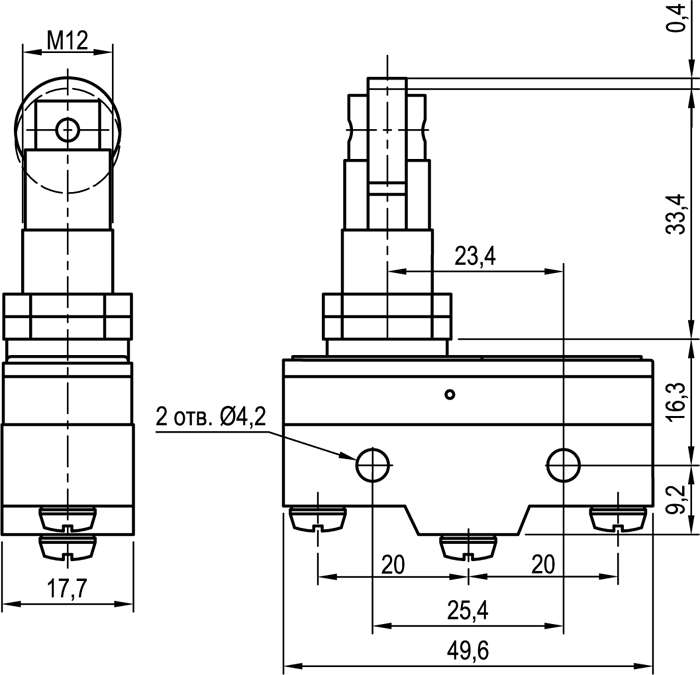

| KLS-A511Q2 |
 |
|
 |

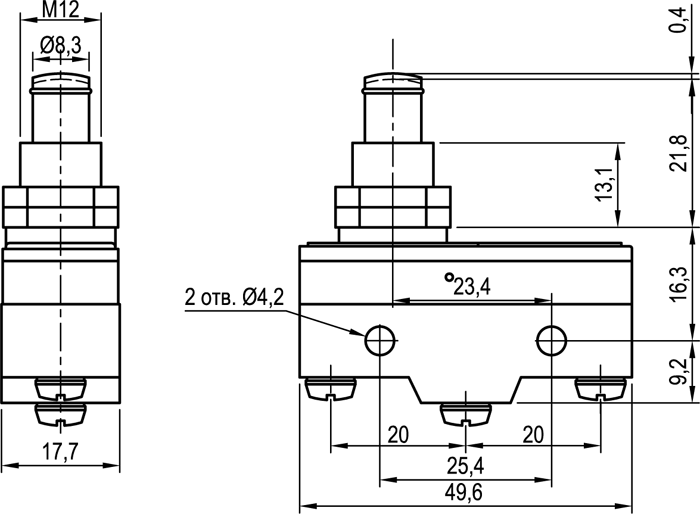

| KLS-A511M |
 |
|
 |

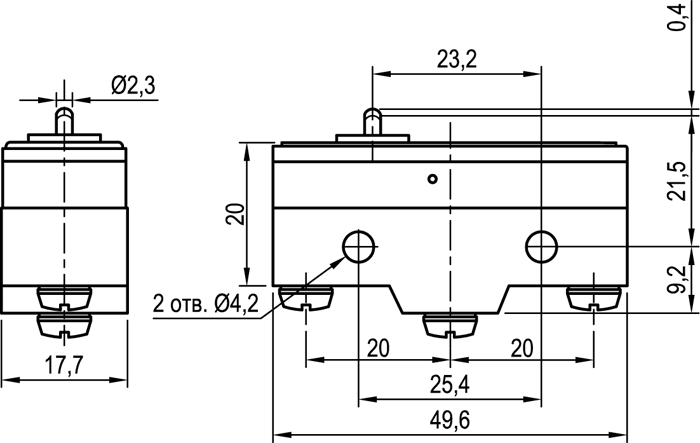

| KLS-A511Z |
 |
|
 |

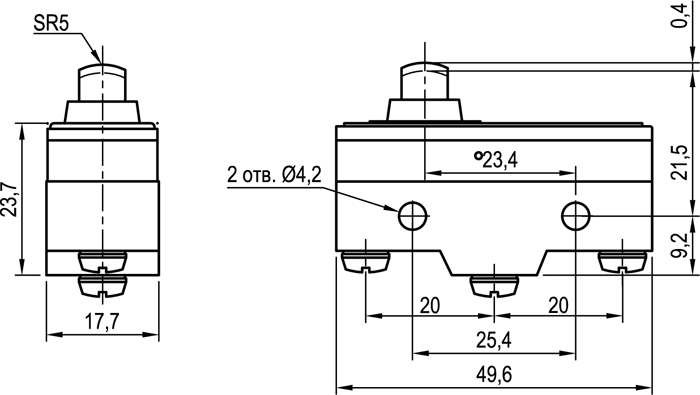

| KLS-A511D |
 |
|
 |

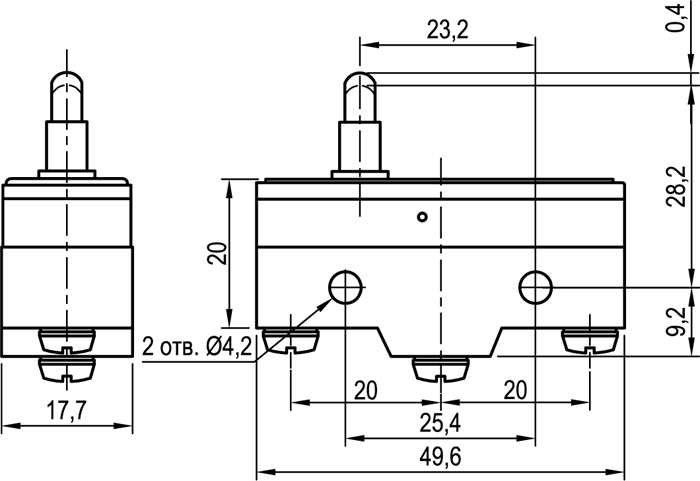

| KLS-A515C |
 |
|
 |

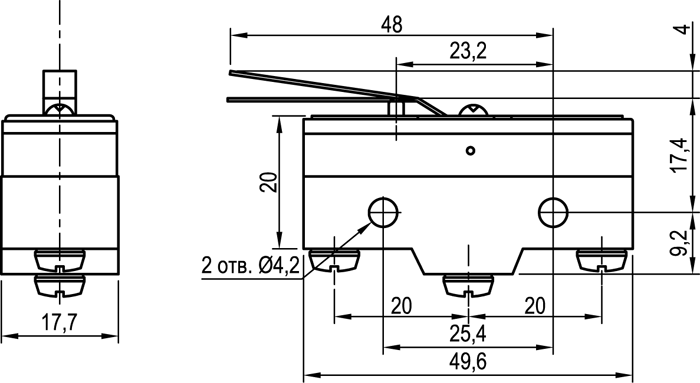

| KLS-A515X |
 |
|
 |

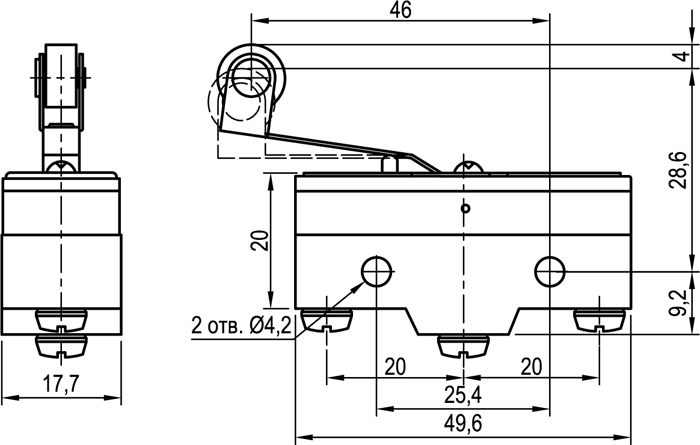

| KLS-A515S |
 |
|
 |

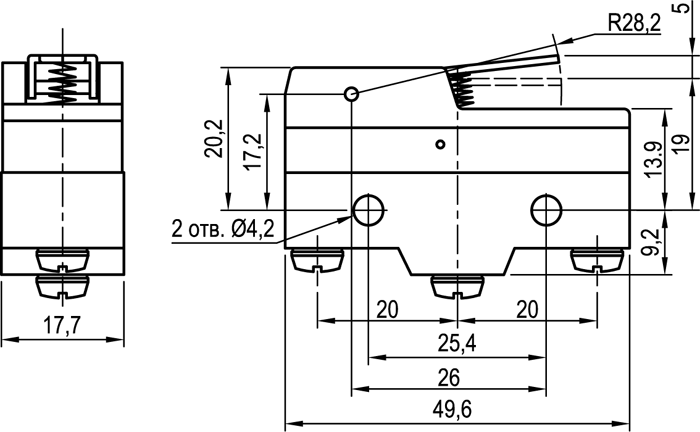

| KLS-A511N2 |
 |
|
 |

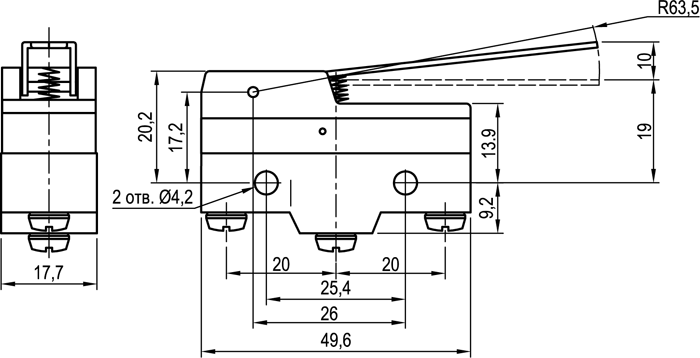

| KLS-A511N1 |
 |
|
 |
| KLS-A515R |
 |
|
 |

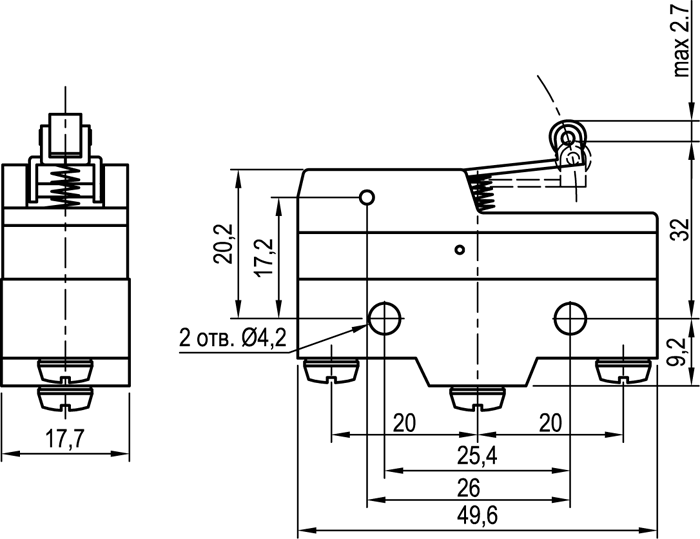

| KLS-A511G2 |
 |
|
 |

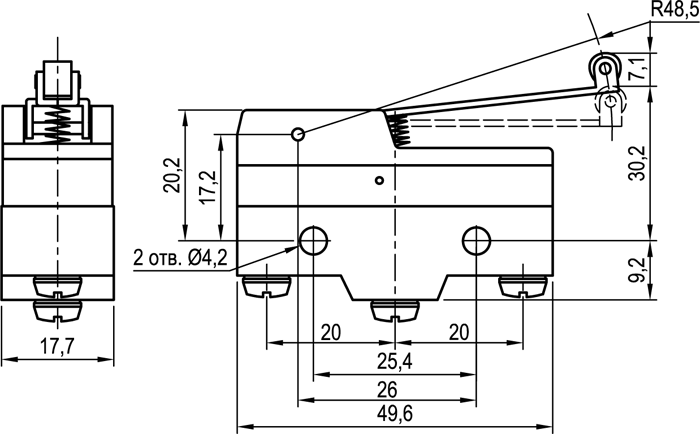

| KLS-A511G1 |
 |
|
 |

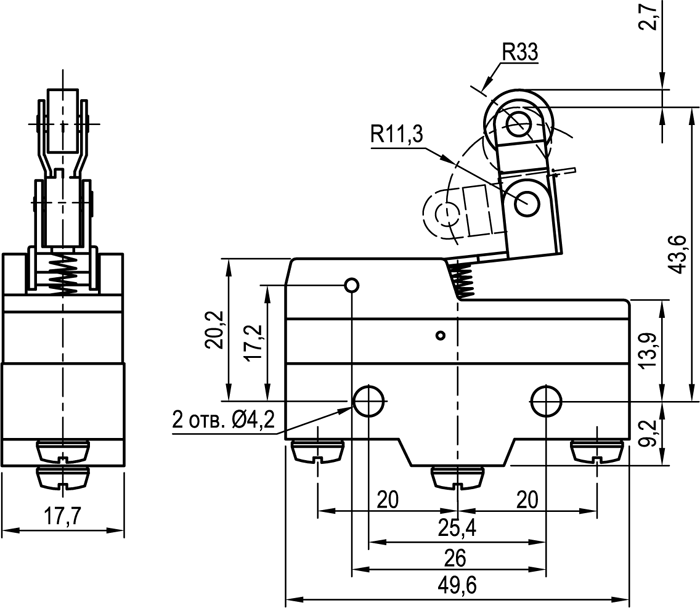

| KLS-A515B |
 |
|
 |

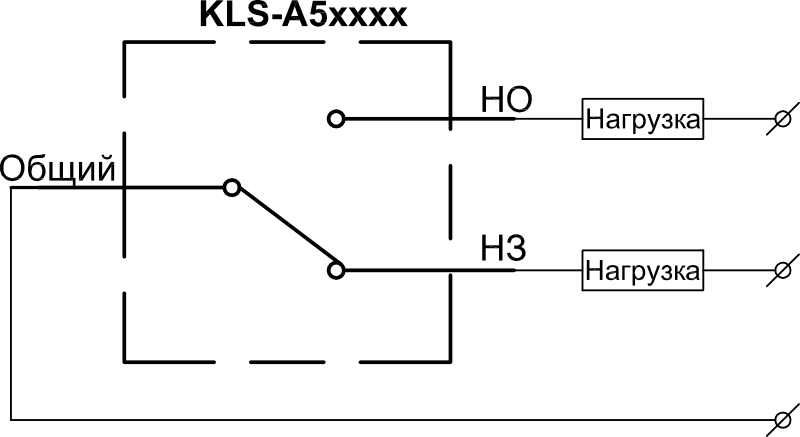

Схема подключения концевых выключателей KIPPRIBOR серии KLS-A5xxxx:
