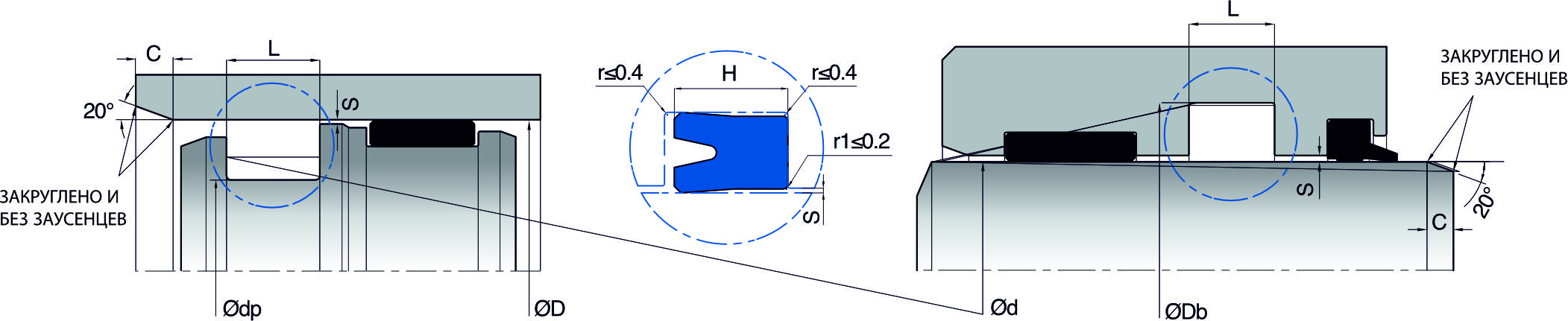

K21 — это симметричное u-образное уплотнение одностороннего действия, которое может быть установлено на поршень или шток. Обязательное условие установки на шток: перед уплотнением должен отдельно устанавливаться скребок.

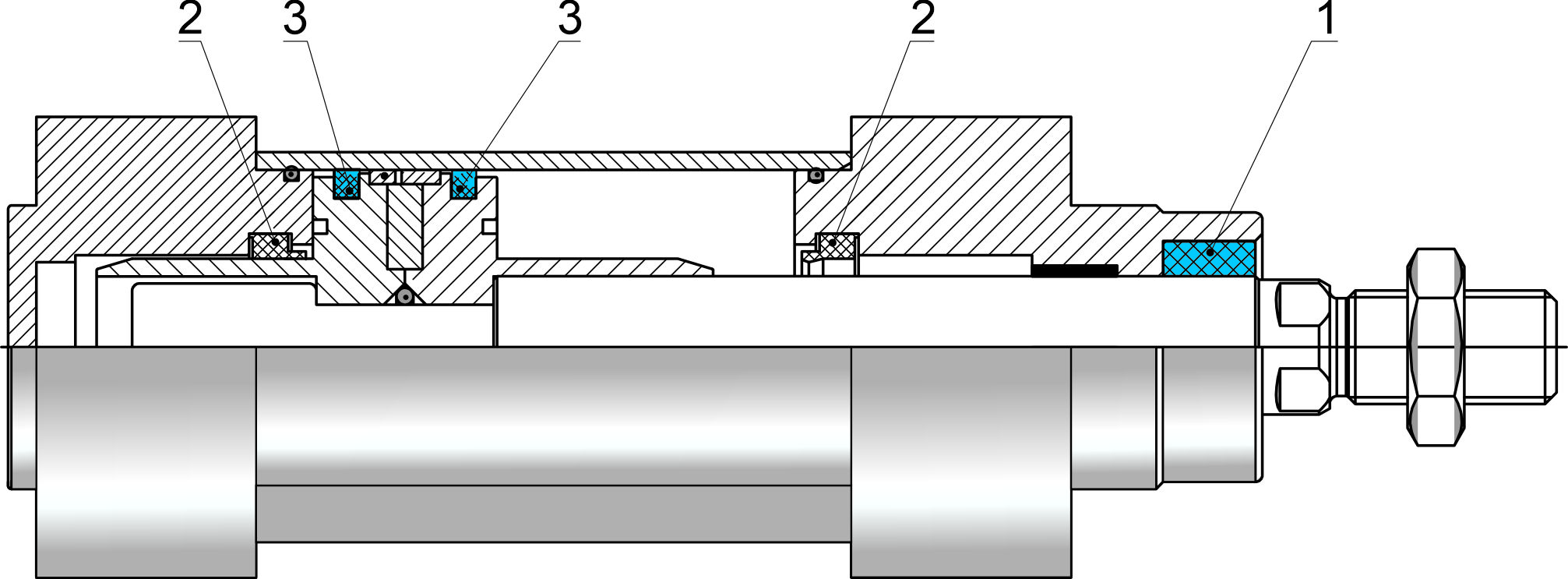

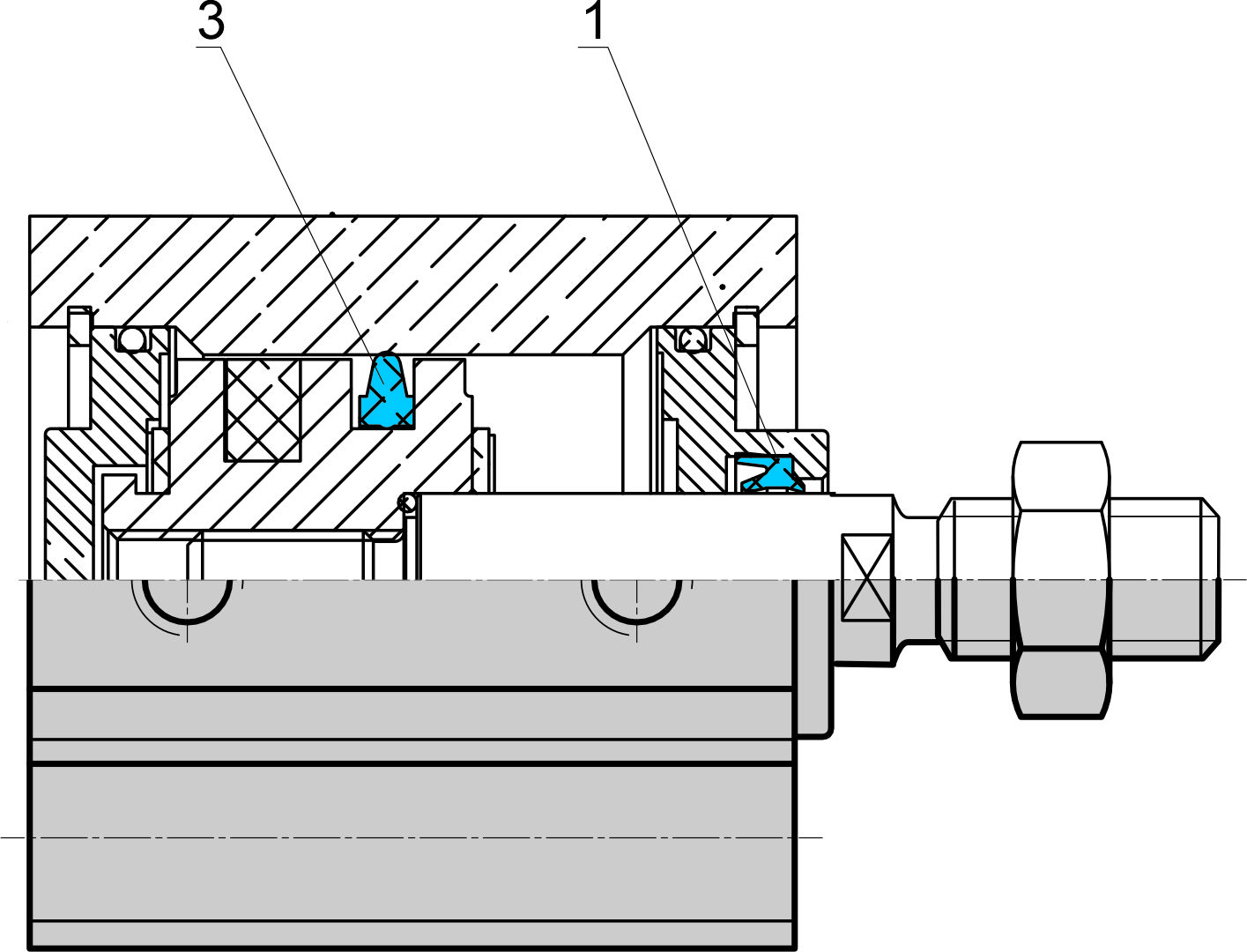

Схема размещения уплотнений

Изображение цилиндра — 1 - уплотнение штока
2 - амортизирующее уплотнение штока
3 - уплотнение поршня

Артикул	d штока	D манжеты внешний	L (+0.2/-0)	H	C
K21-006/1 PU	6	12	7	6	3.5
K21-006/2 PU	6	12	8	7	3.5
K21-006/3 PU	6	10	3.5	3	2.5
K21-006/4 PU	6	15	6	5	4
K21-006/5 PU	6	16	7	6	4
K21-006/6 PU	6	12	4.5	4	3.5
K21-006/7 PU	6.35	12.7	7.35	6.35	3.5
K21-006/8 PU	6	18	9	8	4
K21-006/9 PU	6	13	6.5	5.5	4
K21-006/10 PU	6	14	7	6	4
K21-006/11 PU	6	20	8	8	4
K21-006/12 PU	6	14	4.5	4	4
K21-006/13 PU	6	16	6	5	4
K21-006/15 PU	6.35	12.7	3.68	3.18	3.5
K21-006/16 PU	6.35	15.88	5.26	4.76	4
K21-008 PU	8	18	9	8	5.5
K21-008/1 PU	8	14	7	6	3.5
K21-008/2 PU	8	16	7	6	4.5
K21-008/3 PU	8	16	9	8	4.5
K21-008/5 PU	8	14	4.5	4	3.5
K21-008/7 PU	8	15	9	8	4.5
K21-008/11 PU	8	20	9	8	5.5
K21-008/15 PU	8	15	6	5	4
K21-008/16 PU	8	12	4.5	4	2.5
K21-008/18 PU	8	18	7	6	5.5
K21-010 PU	10	20	9	8	5.5
K21-010/2 PU	10	18	9	8	4.5
K21-010/3 PU	10	28	11	10	5.5
K21-010/4 PU	10	18	7	6	4.5
K21-010/5 PU	10	22	9	8	5.5
K21-010/6 PU	10	16	4.5	4	3.5
K21-010/8 PU	10	25	11	10	5.5
K21-010/9 PU	10	26	10.5	9.5	5.5
K21-010/10 PU	10	15	4.5	4	3
K21-010/11 PU	10	16	7	6	3.5
K21-010/12 PU	10	16	6	5	3.5
K21-010/13 PU	10	20	8	7	5.5
K21-010/14 PU	10	22	10	9	5.5
K21-010/18 PU	10	26	9	8	5.5
K21-010/19 PU	10	22	7	6	5.5
K21-010/20 PU	10	18	4.5	4	4.5
K21-012 PU	12	22	9	8	5.5
K21-012/1 PU	12	20	9	8	4.5
K21-012/2 PU	12	22	7	6	5.5
K21-012/4 PU	12	24	11	10	5.5
K21-012/5 PU	12	18	7	6	3.5
K21-012/6 PU	12	22	6	5	5.5
K21-012/7 PU	12	18	4.5	4	3.5
K21-012/8 PU	12	18	6	5	3.5
K21-012/9 PU	12	20	6.5	5.5	4.5
K21-012/11 PU	12	20	6	5	4.5
K21-012/12 PU	12	25	9	8	5.5
K21-012/14 PU	12	24	7	6	5.5
K21-012/15 PU	12	28	11	10	5.5
K21-012/17 PU	12	22	8	7	5.5
K21-012/18 PU	12.7	25.4	7.35	6.35	5.5
K21-012/19 PU	12.7	19.05	4.46	3.96	3.5
K21-012/20 PU	12	17	3.5	3	3
K21-012/23 PU	12	26	11	10	5.5
K21-012/24 PU	12	32	11	10	5.5
K21-012/25 PU	12	19.5	8	7	3
K21-012/27 PU	12.7	19.05	3.5	3.18	4
K21-012/28 PU	12	20	4.5	4	4.5
K21-016/1 PU	16	22	6	5	3.5
K21-016/2 PU	16	26	7	6	5.5
K21-016/6 PU	16	22	3.5	3	3.5
K21-016/7 PU	16	29	7	6	5.5
K21-016/8 PU	16	26	6	5	5.5
K21-016/9 PU	16	22	4.5	4	3.5
K21-016/10 PU	16	25	6	5	5
K21-016/13 PU	16	24	7	6	4.5
K21-016/14 PU	16	22	11	10	3.5
K21-016/16 PU	16	28	7	6	5.5
K21-016/17 PU	16	22	5	4.5	3.5
K21-016/18 PU	16	22	7	6	3.5
K21-016/19 PU	16	22	8	7	3.5
K21-016/20 PU	16	28	6	5	5.5
K21-020 PU	20	30	9	8	5.5
K21-020/1 PU	20	28	6	5	4.5
K21-020/2 PU	20	30	7	6	5.5
K21-020/3 PU	20	30	11	10	5.5
K21-020/4 PU	20	35	11	10	6
K21-020/5 PU	20	40	11	10	6.5
K21-020/6 PU	20	32	6	5	5.5
K21-020/7 PU	20	36	9	8	6
K21-020/8 PU	20	28	4.5	4	4.5
K21-020/10 PU	20	25	4	3.5	3
K21-020/11 PU	20	30	4.5	4	5.5
K21-020/14 PU	20	27	7	6	4
K21-020/15 PU	20	36	11	10	6
K21-020/16 PU	20	40	13	12	6.5
K21-020/17 PU	20	32	8.5	7.5	5.5
K21-020/18 PU	20	32	12	11	5.5
K21-020/19 PU	20	35	13	12	6
K21-020/21 PU	20	28	9	8	4.5
K21-020/22 PU	20	32	7	6	5.5
K21-020/23 PU	20	28	7	6	4.5
K21-020/25 PU	20	30	6	5	5.5
K21-020/26 PU	20	27	6	5	4
K21-020/27 PU	20	25	6	5	3
K21-020/28 PU	20	36	6	5	6
K21-020/29 PU	20	26	6	5	3.5
K21-025 PU	25	40	11	10	6
K21-025/2 PU	25	33	6	5	4.5
K21-025/3 PU	25	35	6	5	5.5
K21-025/4 PU	25	35	8	7	5.5
K21-025/5 PU	25	35	9	8	5.5
K21-025/6 PU	25	37	8	7	5.5
K21-025/7 PU	25	38	10	9	5.5
K21-025/9 PU	25	32	8	7	4
K21-025/11 PU	25	33	4.5	4	4.5
K21-025/12 PU	25	38	8	7	5.5
K21-025/13 PU	25.5	31	5	4.5	4
K21-025/14 PU	25	38	11	10	5.5
K21-025/15 PU	25	50	13	12	8
K21-025/16 PU	25	32	4.5	4	4
K21-025/17 PU	25	33	8	7	4.5
K21-025/18 PU	25	40	12	11	6
K21-025/19 PU	25	35	7	6	5.5
K21-025/22 PU	25	32	6	5	4
K21-025/23 PU	25	35	11	10	5.5
K21-025/26 PU	25	36	7.9	6.9	5.5
K21-025/27 PU	25	38	7.9	6.9	5.5
K21-025/28 PU	25.46	33.6	5.1	4.6	4.5
K21-025/29 PU	25	33	7	6	4.5
K21-025/31 PU	25.4	31.75	6.15	5.15	4
K21-032 PU	32	47	11	10	6
K21-032/1 PU	32	40	9	8	4.5
K21-032/3 PU	32	42	7	6	5.5
K21-032/4 PU	32	45	11	10	5.5
K21-032/5 PU	32	50	13	12	6.5
K21-032/6 PU	32	40	4.5	4	4.5
K21-032/7 PU	32	40	6	5	4.5
K21-032/8 PU	32	44	7.35	6.35	5.5
K21-032/9 PU	32	40	6.7	5.7	4.5
K21-032/10 PU	32	52	11	10	6.5
K21-032/11 PU	32	44	7	6	5.5
K21-032/12 PU	32	45	9	8	6
K21-032/13 PU	32	48	11	10	6
K21-032/14 PU	32	40	11	10	4.5
K21-032/15 PU	32	50	11	10	6.5
K21-032/16 PU	32	42	11	10	5.5
K21-040 PU	40	55	11	10	6
K21-040/1 PU	40	50	7	6	5.5
K21-040/2 PU	40	50	11	10	5.5
K21-040/3 PU	40	52	13	12	5.5
K21-040/4 PU	40	60	11	10	6.5
K21-040/5 PU	40	60	13	12	6.5
K21-040/6 PU	40	50	10	9	5.5
K21-040/7 PU	40	50	8	7	5.5
K21-040/8 PU	40	56	11	10	6.5
K21-040/10 PU	40	50	6	5	5.5
K21-040/11 PU	40	50	9	8	5.5
K21-040/12 PU	40	65	11	10	8
K21-040/13 PU	40	56	9	8	6.5
K21-040/14 PU	40	48	12	11	4.5
K21-040/15 PU	40	55	8	7	6
K21-040/16 PU	40	52	7	6	5.5
K21-040/17 PU	40	70	13	12	9.5
K21-040/18 PU	40	55	13	12	6
K21-040/19 PU	40	65	13	12	8
K21-040/20 PU	40	60	19	18	6.5
K21-040/22 PU	40	48	6.5	5.5	4.5
