ОВЕН ДТП термопары на основе КТМС высокотемпературные модульные

Термопары на основе КТМС предназначены для измерения температуры жидких, твердых и газообразных сред, в т.ч. с высокой температурой (до 1250 °С), не агрессивных к материалу корпуса датчика.

В качестве материалов термоэлектродов для КТМС применяются различные сплавы, что определяет характеристики термопар и возможности их применения:

• хромель-копель (L). Термопары обладают высокой стабильностью при температурах до 600 °С;
• хромель-алюмель (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С;
• нихросил-нисил (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С, что позволяет использовать их для замены дорогостоящих термопар из драгоценных металлов.

Ассортиментный ряд термопар ОВЕН с КТМС включает в себя

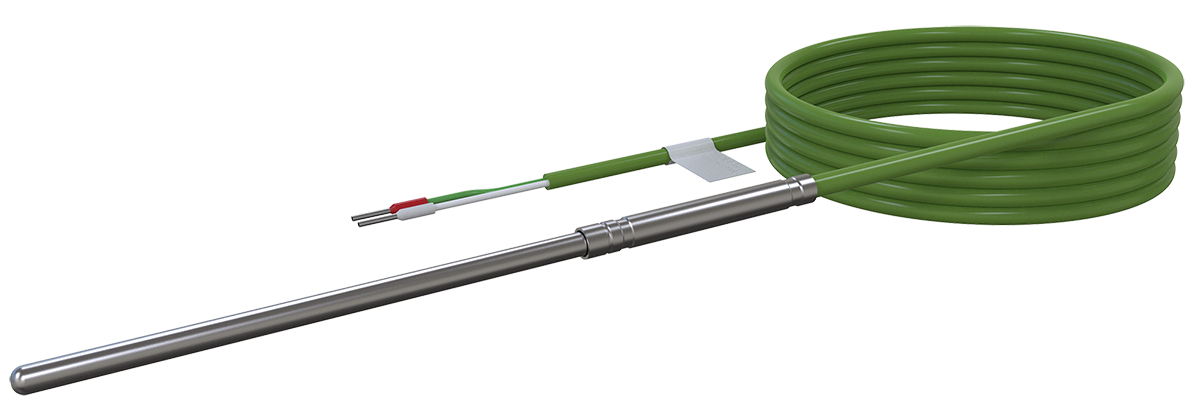

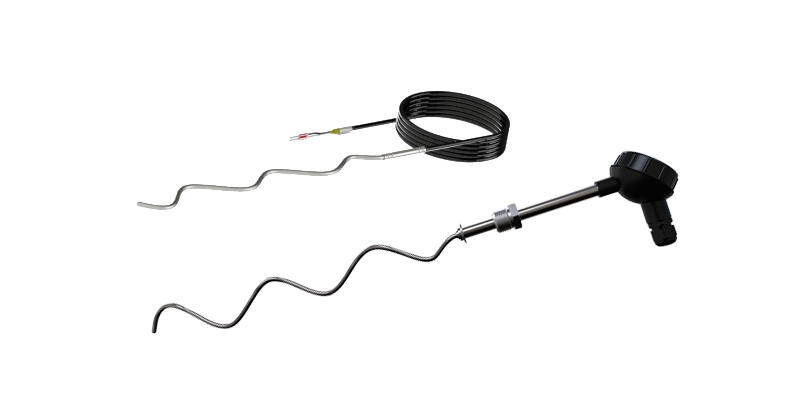

	Модификации с кабельным выводом ХХ4 - универсальные конструктивные исполнения датчиков для измерения температуры в труднодоступных местах, печах, прессах, для применения в пищевой промышленности и т.п. Рекомендуются на замену моделей 011, 021, 031.

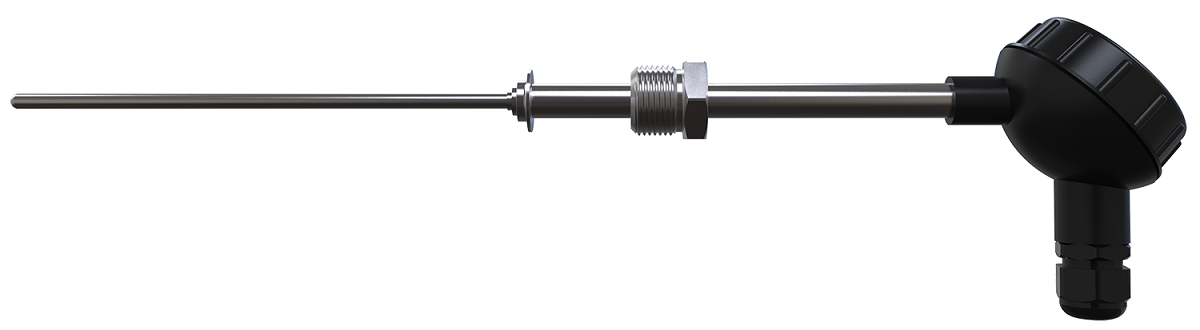

	Модификации с коммутационной головкой ХХ5 предназначены для измерения температуры быстропротекающих процессов. Рекомендуются к использованию при производстве строительных материалов, в металлургии, нефтегазовой отрасли.
	Модернизированные высокотемпературные термопары имеют разборную конструкцию. Вставка из КТМС устанавливается в чехлы из стали ХН45Ю или чехлы из трубки МКРц. Широко применяются в металлургической и фарфорово-фаянсовой промышленностях, при обжиге кирпича, измерении температуры дымовых газов и т.п.



Функциональные преимущества термопар из КТМС по сравнению с проволочными термопарами

•
  низкий показатель тепловой инерции (2 сек – для КТМС диаметром 4,5 мм) для регистрации быстропротекающих процессов;
• высокая стабильность и увеличенный рабочий ресурс (превышение в 2-3 раза по сравнению с обычными);
• возможность изгиба, монтажа в труднодоступных местах и кабельных каналах (60-100 м);
• разные варианты установки: приваривать, припаивать или крепить термопару (хомутом, на винт) к поверхности;
• выдерживают большие рабочие давления (до 150 МПа);
• для дополнительной защиты термоэлектродов от воздействия окружающей среды термопары могут производиться в защитных чехлах.

Общие сведения о термопарах

В общем случае термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. Один спай – «рабочий» – помещают в измеряемую среду, другой – «холодный» – должен находиться при температуре 0 °С. При разных температурах спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур. Рабочий спай защищается от прямого соприкосновения со средой защитной арматурой.

КТМС – Кабель Термопарный с Минеральной изоляцией в Стальной оболочке. Конструктивно КТМС состоит из гибкой металлической трубки, в которую помещены термоэлектроды (см. рис.). Пространство между термоэлектродами и стальной жаростойкой оболочкой заполнено плотной дисперсной минеральной изоляцией – оксидом магния.

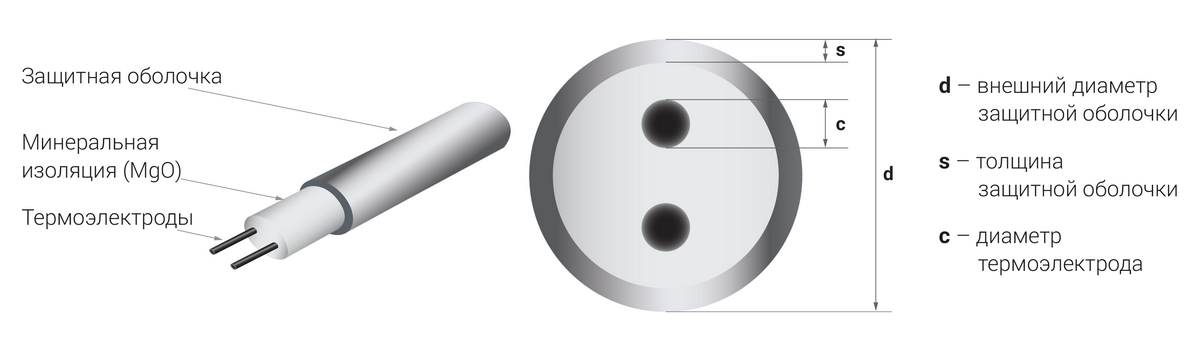

Кабельная термопара с одной парой термоэлектродов

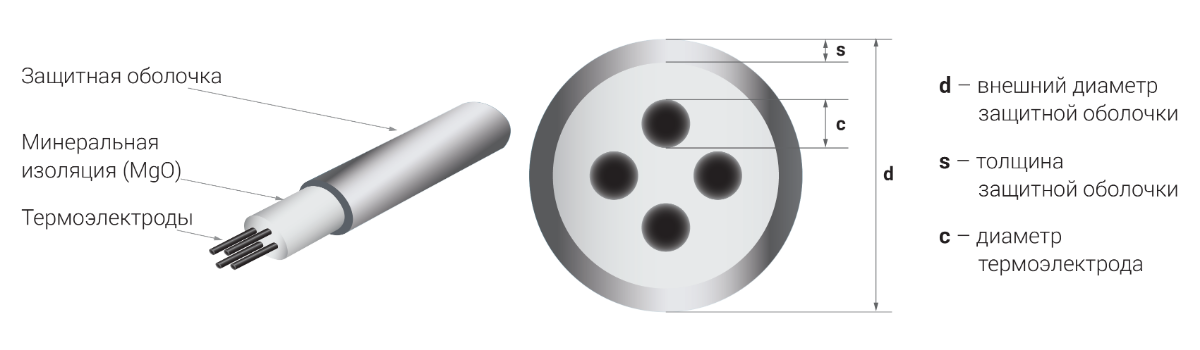

Кабельная термопара с двумя парами термоэлектродов

Справочная таблица размеров кабельных термопар

Параметр	Значение
Наружный диаметр защитной оболочки, d, мм	1,5	2,0	3,0		4,5
Количество термоэлектродов	2	2	2	4	2	4
Диаметр термоэлектродов C, мм	0,25	0,33	0,48	0,46	0,74	0,69
Толщина защитной оболочки, S, мм	0,18	0,23	0,33	0,33	0,51	0,51



Показатель тепловой инерции термопар на основе КТМС (без защитного чехла)

Не превышает значений, указанных в таблице (в зависимости от вида рабочего спая и наружного диаметра рабочей части d, мм):

Показатель тепловой инерции термопар на основе КТМС (в защитных чехлах D=12 и 20 мм)

Не превышает значений, указанных в таблице (в зависимости от вида рабочего спая и наружного диаметра погружной части D, мм):

Условия эксплуатации

Рабочие условия эксплуатации узлов коммутации: помещения с нерегулируемыми климатическими условиями и (или) навесы, при атмосферном давлении от 84 до 106,7 кПа, с температурой в диапазоне от минус 40 до +85 °С и относительной влажностью не более 95 % при +35 °С и более низких температурах без конденсации влаги.

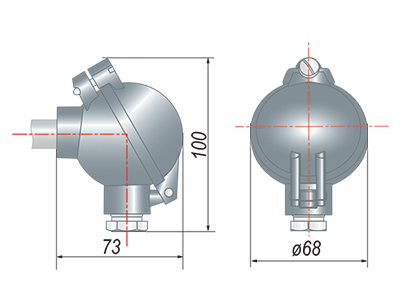

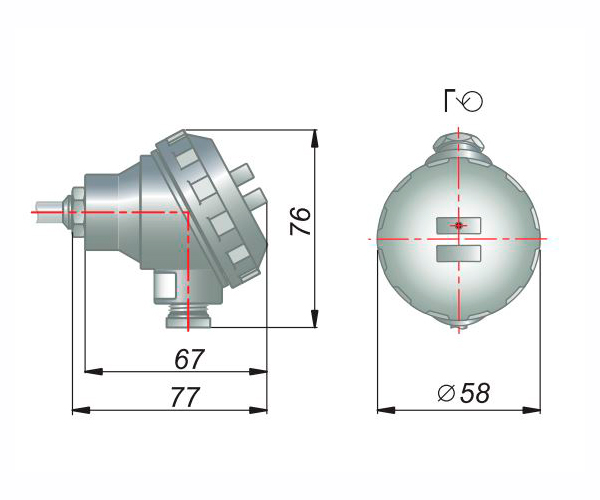

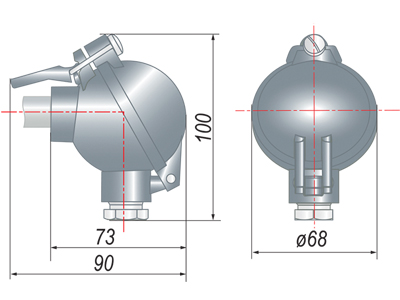

Конструктивное исполнение головки	Уменьшенная	Увеличенная (стандарт)	Увеличенная с защелкой (по заказу)
Материал головки	Металлическая (алюминиевый сплав)
Чертеж
Модели	025, 045, 075	115–165, 225	115–165, 225 по заказу

Преобразователи термоэлектрические на основе КТМС в защитной арматуре

Конструктивное исполнение	Модель	Параметры	Материал	Длина монтажной части L*, мм

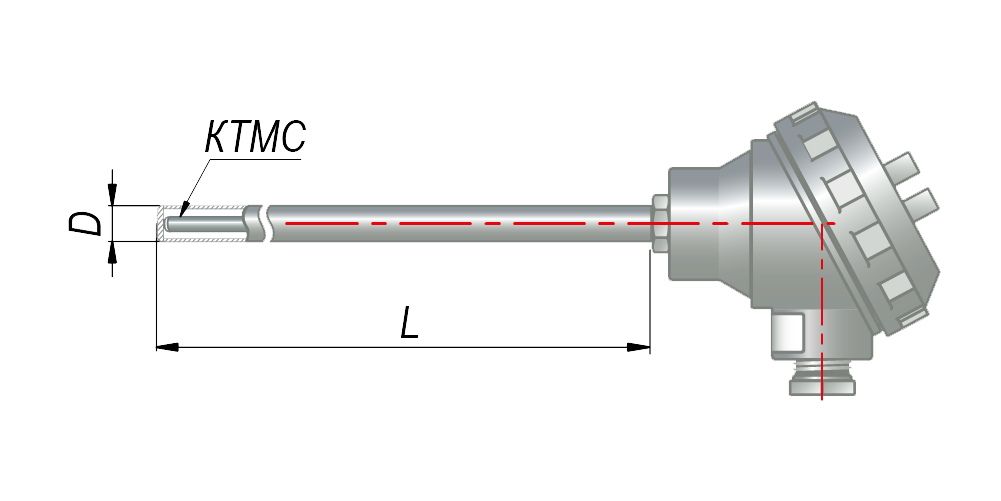

	025	D = 10 мм	ДТПL Материал арматуры: сталь AISI 316 (−40… +600 °С) Диаметр КТМС 3 мм ДТПK Материал арматуры: сталь AISI 316 (−40… +900 °С) Диаметр КТМС 4,5 мм ДТПN Материал арматуры: сталь AISI 316 (−40… +900 °С) Диаметр КТМС 4,5 мм ДТПJ Материал арматуры: сталь AISI 316 (−40… +750 °С) Диаметр КТМС 4,5 мм	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

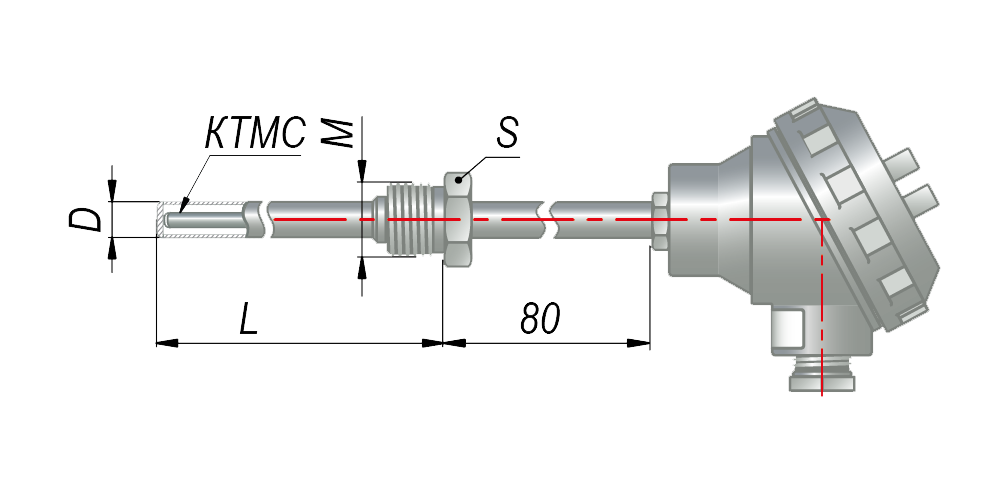

Подвижный штуцер	045	D = 10 мм М = 20×1,5** S=22 мм
	075	D = 10 мм М = 20×1,5** S=22 мм
	115	D = 20 мм	ДТПL сталь 12Х18Н10Т (-40...+600 °С) сталь AISI 316 (-40...+600 °С) Диаметр КТМС 3,0 мм   ДТПK сталь 12Х18Н10Т (-40...+800 °С) сталь 15Х25Т (-40...+1000 °С) сталь AISI 316 (-40...+900 °С) сталь AISI 310 (-40...+1100 °С) сталь ХН45Ю (-40...+1100 °С) Диаметр КТМС 4,5 мм   ДТПN сталь AISI 310 (-40...+1100 °С) сталь ХН45Ю (-40...+1250 °С) Диаметр КТМС 4,5 мм	L1, L2: 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	125	D = 20 мм		250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

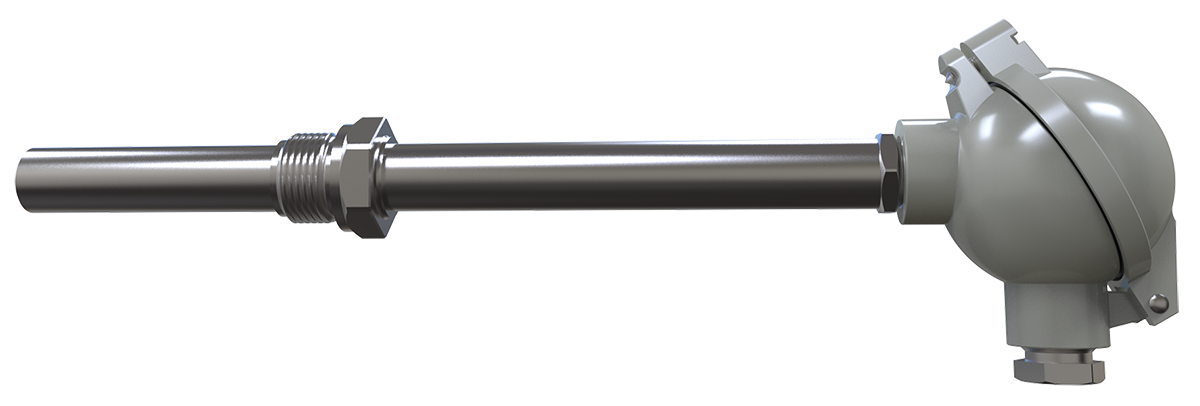

	135	D = 20 мм, M = 27×2 мм**, S = 32 мм
	225	D = 20 мм	ДТПK сталь ХН45Ю (-40...+1100 °С) Диаметр КТМС 4,5 мм   ДТПN сталь ХН45Ю (-40...+1250 °С) Диаметр КТМС 4,5 мм
	145	D = 12 мм, D1 = 20 мм	ДТПK корунд CER795 (-40...+1100 °С) Диаметр КТМС 4,5 мм ДТПN корунд CER795 (-40...+1250 °С) Диаметр КТМС 4,5 мм
	155	D = 20 мм, D1 = 30 мм
	165	D = 20 мм, D1 = 30 мм, M = 27×2 мм**, S = 32 мм

• температура в зоне перехода от корундовой части к металлической не должна превышать 800 °С;
• скорость нагрева корундового чехла не должна превышать 150 °С/мин, погружение в измеряемую среду – плавное.

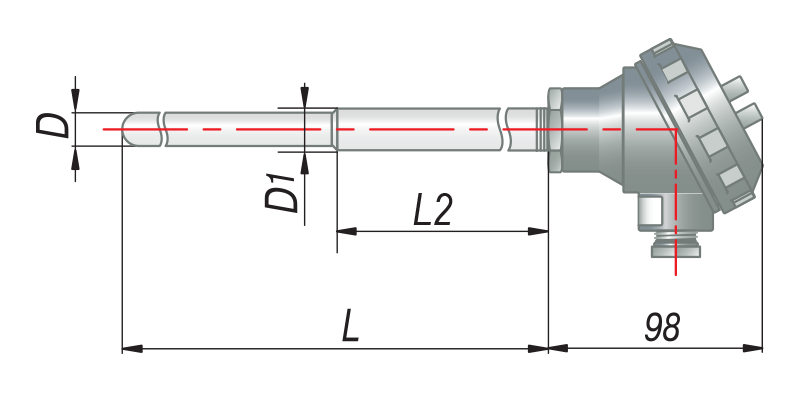

Конструктивные размеры монтажных частей ДТПХ145, ДТПХ155

Пример обозначения при заказе: ДТПК145-0919.630.1

Это означает, что изготовлению и поставке подлежит термоэлектрический преобразователь с чувствительным элементом КТМС «хромель-алюмель», материал защитной арматуры – керамика корунд CER795 c диапазоном измерения температуры: -40…+1100 °С, классом допуска 1, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, с металлической коммутационной головкой, длиной монтажной части 630 мм, в корпусе 145.
