 Обновленная основная серия преобразователей частоты KIPPRIBOR AFD-E представляет линейку универсальных устройств мощностью до 315 кВт. Аппаратные особенности и программное обеспечение позволяют адаптировать ПЧ под требования процесса управления электродвигателем.
Преобразователи частоты KIPPRIBOR серии AFD-E имеют простое и понятное меню, а для запуска ПЧ в эксплуатацию в большинстве случаев потребуется настройка всего лишь одного параметра.
Набор таких встроенных функций как ПИД-регулятор (может работать как независимый), счетчики импульсов, таймеры, виртуальные входы/выходы, встроенный ПЛК, предустановленные мульти-скорости и возможность установки дополнительных карт расширения позволяют оптимизировать и упростить схему управления электроприводом.
Преобразователи частоты KIPPRIBOR серии AFD-E комплектуются удобными и многофункциональными панелями управления с двухстрочным светодиодным дисплеем, что облегчает работу с ПЧ при наладке и эксплуатации. Кроме этого, панели управления позволяют осуществлять копирование, хранение и перенос настроек ПЧ.
Основные преимущества преобразователей частоты серии AFD-E
-
Универсальность применений.
- ПЧ KIPPRIBOR серии AFD-E – универсальны и предполагают использование одной модификации преобразователя как в общепромышленном, так и в легком применении. ПЧ может управлять нагрузкой, у которой номинальная мощность на ступень выше, чем номинальная мощность двигателя, указанная в качестве основной паспортной характеристики. Например, ПЧ AFD-E150.43B может управлять как тяжелой 15-киловаттной нагрузкой, так и легкой нагрузкой вентиляторного типа мощностью 18,5 кВт.
- Быстрый ввод в эксплуатацию.
- Автонастройка параметров электродвигателя обеспечивает легкость ввода в эксплуатацию и высокую точность управления.
- Удобные панели управления с двумя дисплеями и возможностью копирования, хранения и переноса параметров конфигурации ПЧ облегчают работу при его наладке и эксплуатации, а также значительно упрощает ввод ПЧ в эксплуатацию при однотипных задачах.
- Оперативные параметры всегда «под рукой». Информационная табличка со списком параметров, которые чаще всего приходится корректировать, находится на обратной поверхности передней крышки ПЧ.
- Продуманный конструктив.
- Съемная панель управления может быть вынесена на дверцу шкафа, а соединение панели с ПЧ осуществляется обыкновенным четырехпарным кабелем с разъемами RJ45.
- Встроенный алюминиевый радиатор увеличенной площади улучшает эффективность охлаждения ПЧ, повышая его надежность.
- Дополнительные карты расширения позволяют расширить функционал ПЧ. Установка карт расширения не требует особых навыков и специальных инструментов.
- Безопасность и надежность.
- Тестирование абсолютно каждого ПЧ при выходе из производства гарантирует длительную и безотказную эксплуатацию.
- Качественная упаковка надежно защищает ПЧ от повреждения при транспортировке.
- Встроенные функции защиты обеспечивают защиту ПЧ и электродвигателя при возникновении аварийных ситуаций.
- Высокая функциональность.
- Три режима управления скалярный (U/f), векторный без датчика обратной связи (SVC), векторный с датчиком обратной связи (VC) позволяют адаптировать преобразователь частоты под любые задачи.
- Гибкая конфигурация параметров и широкие возможности по их настройке позволяют оптимизировать и упростить систему управления электродвигателем.
- Возможность копирования, переноса и загрузки параметров конфигурации ПЧ при помощи панели управления значительно упрощает ввод в эксплуатацию при реализации типовых задач.
Технические характеристики преобразователей частоты KIPPRIBOR серии AFD-E
Общие технические характеристики
| Параметр |
Значение |
| Напряжение питания |
330…440 VAC |
| Диапазон выходного напряжения |
0…440 VAC |
| Диапазон выходной частоты |
0…1000 Гц |
| Диапазон несущей частоты |
1,5…12,5 Гц |
Основные технические характеристики
| Модификация |
Номинальная мощность подключаемого двигателя |
Номинальный выходной ток |
| Общепромышленное применение (G) |
Легкое применение (P) |
| AFD-E011.43B |
1,1 кВт |
1,5 кВт |
3 А |
| AFD-E015.43B |
1,5 кВт |
2,2 кВт |
3,7 А |
| AFD-E022.43B |
2,2 кВт |
3 кВт |
5,5 А |
| AFD-E030.43B |
3 кВт |
4 кВт |
7,5 А |
| AFD-E040.43B |
4 кВт |
5,5 кВт |
9,5 А |
| AFD-E055.43B |
5,5 кВт |
7,5 кВт |
13 А |
| AFD-E075.43B |
7,5 кВт |
9 кВт |
17 А |
| AFD-E090.43B |
9 кВт |
11 кВт |
21 А |
| AFD-E110.43B |
11 кВт |
15 кВт |
25 А |
| AFD-E150.43B |
15 кВт |
18,5 кВт |
33 А |
| AFD-E185.43B |
18,5 кВт |
22 кВт |
39 А |
| AFD-E220.43B |
22 кВт |
30 кВт |
45 А |
| AFD-E300.43 |
30 кВт |
37 кВт |
60 А |
| AFD-E370.43 |
37 кВт |
45 кВт |
75 А |
| AFD-E450.43 |
45 кВт |
55 кВт |
95 А |
| AFD-E550.43 |
55 кВт |
75 кВт |
115 А |
| AFD-E750.43 |
75 кВт |
90 кВт |
150 А |
| AFD-E900.43 |
90 кВт |
110 кВт |
176 А |
| AFD-E1100.43 |
110 кВт |
132 кВт |
210 А |
| AFD-E1320.43 |
132 кВт |
160 кВт |
260 А |
| AFD-E1600.43 |
160 кВт |
185 кВт |
310 А |
| AFD-E1850.43 |
185 кВт |
200 кВт |
360 А |
| AFD-E2000.43 |
200 кВт |
220 кВт |
385 А |
| AFD-E2200.43 |
220 кВт |
250 кВт |
420 А |
| AFD-E2500.43 |
250 кВт |
280 кВт |
475 А |
| AFD-E2800.43 |
280 кВт |
315 кВт |
535 А |
| AFD-E3150.43 |
315 кВт |
350 кВт |
600 А |
Характеристики входов/выходов преобразователей частоты KIPPRIBOR AFD-E
Предустановленные входы/выходы
| Входы/выходы |
Описание |
| Модификации AFD-E040.43B и ниже |
Модификации AFD-E055.43B и выше |
| Дискретные входы |
5 дискретных входов (DI1…DI5): Программируемые (до 98 функций);
Тип входного сигнала: «Сухой контакт», датчики NPN типа; |
6 дискретных входов (DI1…DI6): Программируемые (до 98 функций);
Тип входного сигнала: «Сухой контакт», датчики NPN типа; |
| Дискретные выходы |
1 релейный выход (RO1): Программируемый (до 62 функций); 2 А / 250 VAC;
2 транзисторных выхода (DO1…DO2): Программируемые (до 62 функций); 50 мА / 24 VDC; |
1 релейный выход (RO1): Программируемый (до 62 функций); 2 А / 250 VAC;
2 транзисторных выхода (DO1…DO2): Программируемые (до 62 функций); 50 мА / 24 VDC; |
| Аналоговые входы |
1 аналоговый вход 0…10 В (AI1);
1 аналоговый вход 0/4…20 мА (AI2); |
1 аналоговый вход 0…10 В (AI1);
1 аналоговый вход 0/4…20 мА (AI2); |
| Аналоговые выходы |
1 аналоговый выход (AO1): Программируемый (до 45 функций) 0…10, 0/4…20 мА; |
2 аналоговых выхода (AO1…AO2): Программируемые (до 45 функций) 0…10, 0/4…20 мА; |
Карты расширения входов/выходов
| Модель |
Описание и совместимость с ПЧ |
Фото |
| Модификации AFD-E040.43B и ниже |
Модификации AFD-E055.43B и выше |
| AFD-XPLT.A102 (устанавливается вместо основной платы) |
4 дискретных входа (DI1…DI4);
1 высокоскоростной транзисторный выход (DO3);
2 аналоговых входа (AI1, AI2);
1 релейный выход RO1 NO+NC (TC, TB, TA);
1 аналоговый выход (AO1);
Интерфейс RS485 (RS+, RS-);
Источник питания 10 VDC (10V, GND);
Источник питания 24 VDC (24V, CM); |
Не совместимы |
 |
| AFD-XPLT.A103 (устанавливается вместо основной платы) |
4 дискретных входа (DI1…DI4);
1 дискретный высокоскоростной вход (DI9);
2 аналоговых входа (AI1, AI2);
1 релейный выход RO1 NO+NC (TC, TB, TA);
PG интерфейс (входы энкодера PGA, PGB, PGZ);
Источник питания 12 VDC (12V, CM); |
Не совместимы |
 |
| AFD-XPLT.D104 (устанавливается дополнительно к основной плате в порт «Card 2») |
Не совместимы |
2 дискретных входа (DI7…DI8);
1 дискретный высокоскоростной вход (DI9);
1 аналоговый вход (AI3);
1 высокоскоростной транзисторный выход (DO3);
1 релейный выход RO2 NO+NC (TC1, TB1, TA1);
Интерфейс RS485 (RS+, RS-);
Источник питания ±10 VDC (-10V, +10V, GND); |
 |
| AFD-XPLT.C000 (устанавливается дополнительно к основной плате в порт «Card 1») |
Не совместимы |
PG интерфейс (входы энкодера A+, A-, B+, B-, Z+, Z-);
Источник питания 12 VDC (+12V, GD); |
 |
Параметры управления преобразователей частоты KIPPRIBOR AFD-E
| Параметр |
Описание |
| Режим управления |
VC-режим (векторное управление по замкнутому контуру) |
SVC-режим (векторное управление по разомкнутому контуру) |
U/f-режим (вольт-частотный (скалярный) режим управления) |
| Стартовый момент |
200 % при нулевой скорости |
180 % при нулевой скорости |
100 % при 1 Гц |
| Глубина регулирования |
1:1000 |
1:100 |
1:50 |
| Точность при контроле скорости |
± 0,02 % |
± 0,2 % |
± 0,5 % |
| Точность при контроле момента |
± 5 % |
± 5 % |
– |
| Дискретность здания частоты |
0,01 Гц |
| Точность задания частоты |
При цифровом задании - 0,01 Гц; при аналоговом задании – макс. частота × 0,1 % |
| Перегрузочная способность |
G режим: 110 % - длительное время; 150 % - в течение 90 сек.; 180 % - в течение 2,5 сек.
Р режим: 105% - длительное время; 110% - 60 сек.
|
| Время разгона/торможения |
0,01…600 сек. или 0,01…600 мин. |
| Торможение магнитным потоком |
Повышение эффективности торможения за счёт увеличения магнитного потока электродвигателя в диапазоне 30…120 % |
| Удержание постоянным током |
Обеспечивает эффективную остановку и удержание вала электродвигателя за счёт подачи постоянного напряжения на его обмотки |
| Тормозной момент |
До 20 % без использования внешнего тормозного резистора; 50…100 % при использовании внешнего тормозного резистора; |
| Усиление момента |
Усиление крутящего момента за счёт подачи добавочного напряжения на обмотки электродвигателя на низких оборотах |
| Стартовая частота |
Определяет выходную частоту, с которой ПЧ начинает разгон электродвигателя после команды «RUN». Стартовая частота эффективна для систем с высоким моментом инерции |
Типовые функции преобразователей частоты KIPPRIBOR AFD-E
| Параметр |
Описание |
| Предустановленные мульти-скорости |
До 15-ти предустановленных мульти-скоростей |
| Встроенный ПЛК |
Позволяет организовать программы автоматического управления электродвигателем, с использованием 15-ти предустановленных мульти-скоростей или 7-и предустановленных мульти-скоростей ПИД-регулятора |
| Встроенный ПИД-регулятор |
Используется для автоматического поддержания скорости или момента. Может использоваться как независимый ПИД-регулятор для внешнего оборудования. |
| Коммуникационный интерфейс RS-485 (опция) |
Доступен при установке соответствующей карты расширения (см. таблицу «краткие характеристики входов / выходов») |
| Функции повышения стабильности работы |
Перезапуск после потери питания, перезапуск после аварии, автоматическая настройка параметров электродвигателя, блокировка команды «RUN», блокировка работы ПЧ, задержка запуска, компенсация повышенного / пониженного напряжения, компенсация повышенного тока нагрузки, настраиваемая U/f кривая, коррекция кривой аналоговых входов, |
Специальные и защитные функции преобразователей частоты KIPPRIBOR AFD-E
| Параметр |
Описание |
| Виртуальные дискретные входы/выходы |
8 виртуальных дискретных входов и выходов. Обладают таким же функционалом, как и физические дискретные входы, позволяют организовывать схемы управления без физического подключения сигнальных кабелей |
| Виртуальные аналоговые входы |
2 виртуальных аналоговых входа идентичны физическим аналоговым входам AI1 и AI2, но не выдают никаких физических сигналов. Использование виртуальных входов SAI1 и SAI2 позволяет не только упростить монтаж кабелей цепей управления, но и избежать возможных помех. |
| Настройка приоритета |
Настройка приоритета между источниками задания частоты |
| Встроенный таймер |
3 встроенных таймера |
| Счётчик импульсов |
2 встроенных счётчика импульсов |
| Макропараметры |
Макропараметры позволяют перенастраивать ПЧ по типовые задачи при помощи изменения всего одного параметра |
| Копирование параметров |
Возможность копирования, переноса и хранения параметров в панели управления |
| Режимы отображения параметров |
4 режима отображения параметров ПЧ: Отображение параметров, активных в текущей конфигурации ПЧ; Отображение параметров, значение которых отличается от заводского; Отображение изменённых и сохранённых параметров после последнего включения питания; Отображение изменённых и несохраненных параметров после последнего включения питания; |
| Обнаружение неисправности в компонентах ПЧ |
Неверное измерение тока, ошибки EEPROM, ошибки платы управления |
| Защита со стороны источника питания |
Защита от пониженного напряжения, защита от перекоса фаз |
| Защиты во время работы |
Защита от перегрузки по току, защита от перегрузки по напряжению. Защита ПЧ от перегрева, защита ПЧ от перегрузки, защита электродвигателя о перегрузки, защита от пропадания фазы, защита от перекоса фаз, защита при отключении электродвигателя, защита при неверной автонастройке параметров электродвигателя |
Условия эксплуатации преобразователей частоты KIPPRIBOR AFD-E
| Параметр |
Описание |
| Место установки |
Сухие отапливаемые помещения, исключающие попадания прямых солнечных лучей, без соляного и масляного тумана, токопроводящей пыли, защищающие ПЧ от атмосферных осадков |
| Температура эксплуатации |
-10…+40 °C |
| Влажность |
≤ 90 %, без образования конденсата |
| Степень защиты |
IP20 |

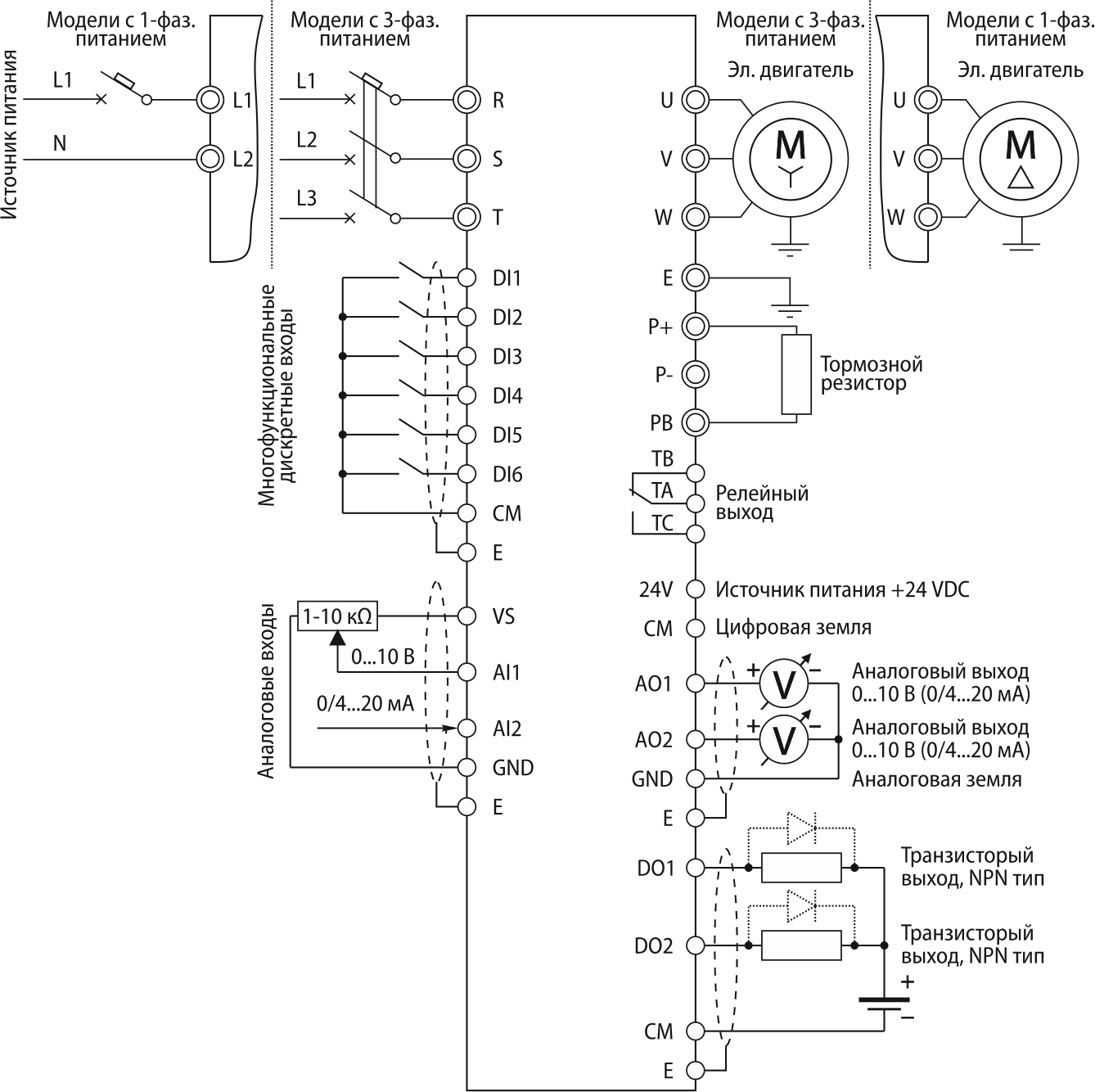

Общая схема подключения преобразователей частоты KIPPRIBOR серии AFD-E

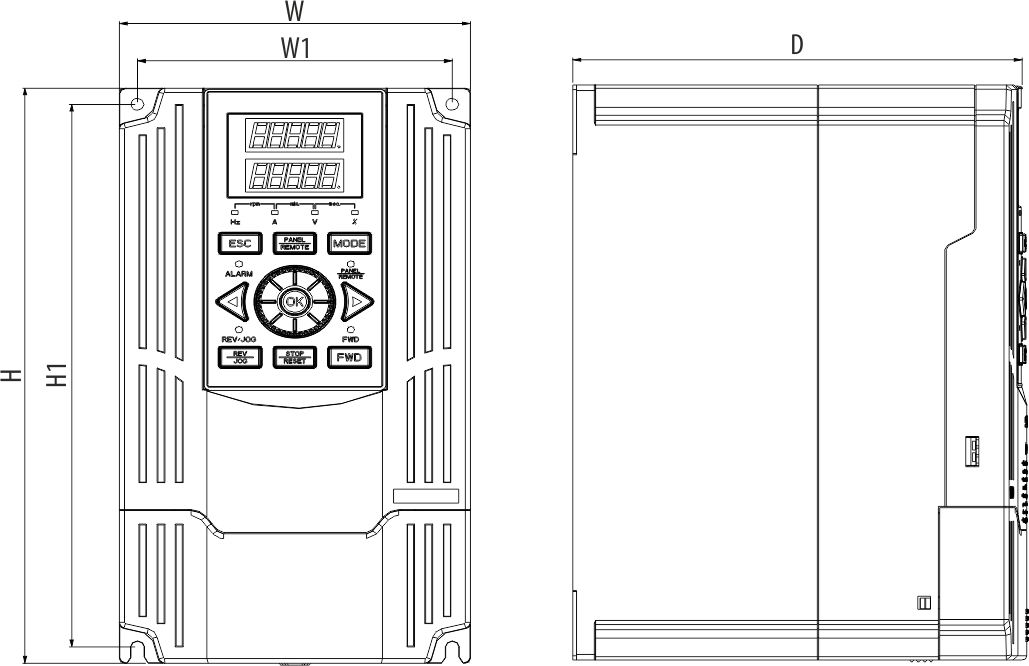

Габаритные, установочные размеры и вес преобразователей частоты KIPPRIBOR серии AFD-E
Тип корпуса преобразователей частоты AFD-E
| Корпус 1 типа, габариты 1, 2 |
Корпус 2 типа, габариты 3, 4, 5, 6, 7 |
 |
 |
| Корпус 3 типа, габариты 8, 9, 10, 11, 12 |
Корпус 4 типа, габарит 13 |
 |
 |
Габаритные размеры и вес преобразователей частоты AFD-E
| Модификация |
Габарит корпуса |
H |
W |
D |
H1 |
W1 |
Крепёжный винт |
Вес ПЧ |
| AFD-E011.43B |
Габарит 1 |
162 |
97 |
130 |
152 |
87 |
M4 |
1,4 |
| AFD-E015.43B |
| AFD-E022.43B |
Габарит 2 |
200 |
105 |
146 |
190 |
95 |
2,1 |
| AFD-E030.43B |
| AFD-E040.43B |
| AFD-E055.43B |
Габарит 3 |
248 |
135 |
175 |
234 |
121 |
4,2 |
| AFD-E075.43B |
Габарит 4 |
275 |
160 |
179 |
261 |
146 |
М5 |
4,9 |
| AFD-E090.43B |
Габарит 5 |
305 |
180 |
179 |
290 |
169*(!) |
5,5 |
| AFD-E110.43B |
| AFD-E150.43B |
Габарит 6 |
405 |
210 |
202 |
387 |
160 |
М6 |
8,2 |
| AFD-E185.43B |
8,5 |
| AFD-E220.43B |
Габарит 7 |
445 |
250 |
216 |
422 |
160 |
М8 |
11,2 |
| AFD-E300.43 |
11,9 |
| AFD-E370.43 |
Габарит 8 |
567 |
300 |
250 |
540 |
261 |
24,5 |
| AFD-E450.43 |
| AFD-E550.43 |
28 |
| AFD-E750.43 |
Габарит 9 |
614 |
381 |
298 |
588 |
344 |
42,5 |
| AFD-E900.43 |
Габарит 10 |
740 |
510 |
270 |
710 |
380 |
66,5 |
| AFD-E1100.43 |
67 |
| AFD-E1320.43 |
68,5 |
| AFD-E1600.43 |
Габарит 11 |
793 |
580 |
300 |
760 |
400 |
М10 |
84 |
| AFD-E1850.43 |
| AFD-E2000.43 |
Габарит 12 |
1000 |
700 |
340 |
960 |
550 |
129 |
| AFD-E2200.43 |
| AFD-E2500.43 |
Габарит 13 |
1130 |
730 |
355 |
1103 |
580 |
174 |
| AFD-E2800.43 |
| AFD-E3150.43 |
* Внимание преобразователи частоты AFD-E090.43B, AFD-E110.43B между нижними пазами имеют межцентровое расстояние 166 мм!
Панели управления для преобразователей частоты KIPPRIBOR AFD-E
Совместимость панелей управления и преобразователей частоты AFD-E
| Модификация ПЧ |
Совместимость с панелями управления |
| AFD-XPNL.11 |
AFD-XPNL.12 |
AFD-XPNL.21 |
AFD-XPNL.22 |
| AFD-E040.43B и ниже |
В базовой комплектации |
Совместимы |
Не совместимы |
Не совместимы |
| AFD-E055.43B и выше |
Не совместимы |
Не совместимы |
Совместимы |
В базовой комплектации |
ВНИМАНИЕ! На модификациях AFD-E055.43B и выше копирование и перенос параметров текущей конфигурации ПЧ возможен с использованием панелей AFD-XPNL.21, AFD-XPNL.22. На модификациях AFD-E040.43B и ниже на штатное место могут устанавливаться панели AFD-XPNL.11, AFD-XPNL.12, однако копирование параметров с их помощью НЕ ВОЗМОЖНО. Копирование параметров на модификациях AFD-E040.43B и ниже возможно с применением панелей AFDXPNL. 21, AFD-XPNL.22, подключенных кабелем для выносного монтажа.
Размеры панелей управления для преобразователей частоты AFD-E

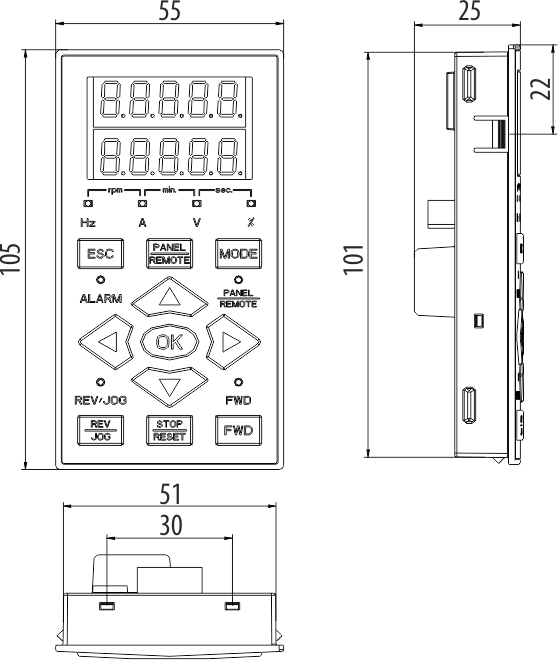

| Модификации AFD-E040.43B и ниже |
| AFD-XPNL.11 |
AFD-XPNL.12 |
 |
 |

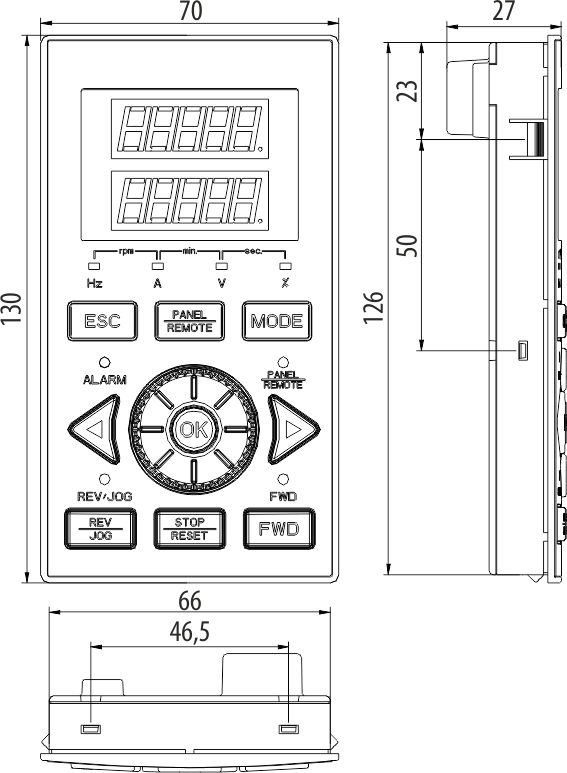

| Модификации AFD-E055.43B и выше |
| AFD-XPNL.21 |
AFD-XPNL.22 |
 |
 |
Панель управления может быть смонтирована на удалении до 15 м от преобразователя частоты. В таком случае соединение панели с ПЧ осуществляется при помощи 4-парного кабеля STP Cat5. На кабель устанавливаются коннекторы RJ45. Стандарт подключения TIA/EIA-T568B.

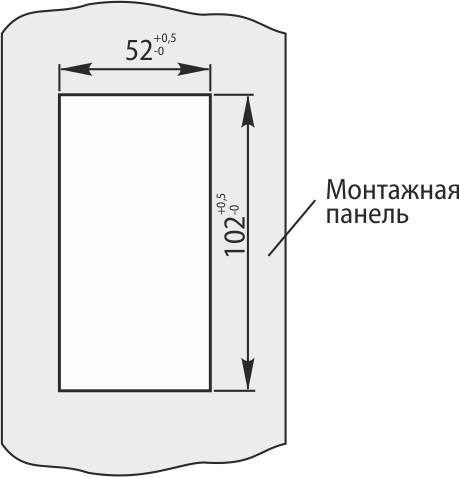

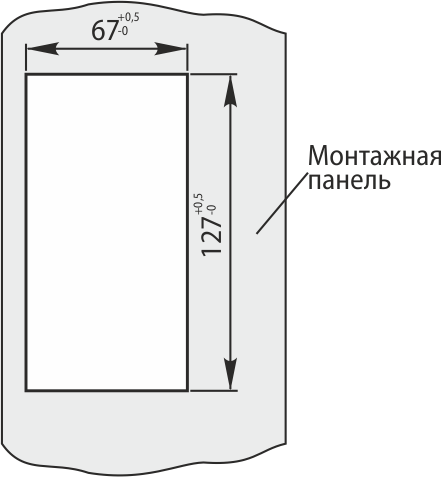

Вырез под установку панелей управления AFD-XPNL
| AFD-XPNL.1x |
AFD-XPNL.2x |
 |
 |
Структура условного обозначения и комплект поставки преобразователей частоты KIPPRIBOR AFD-E

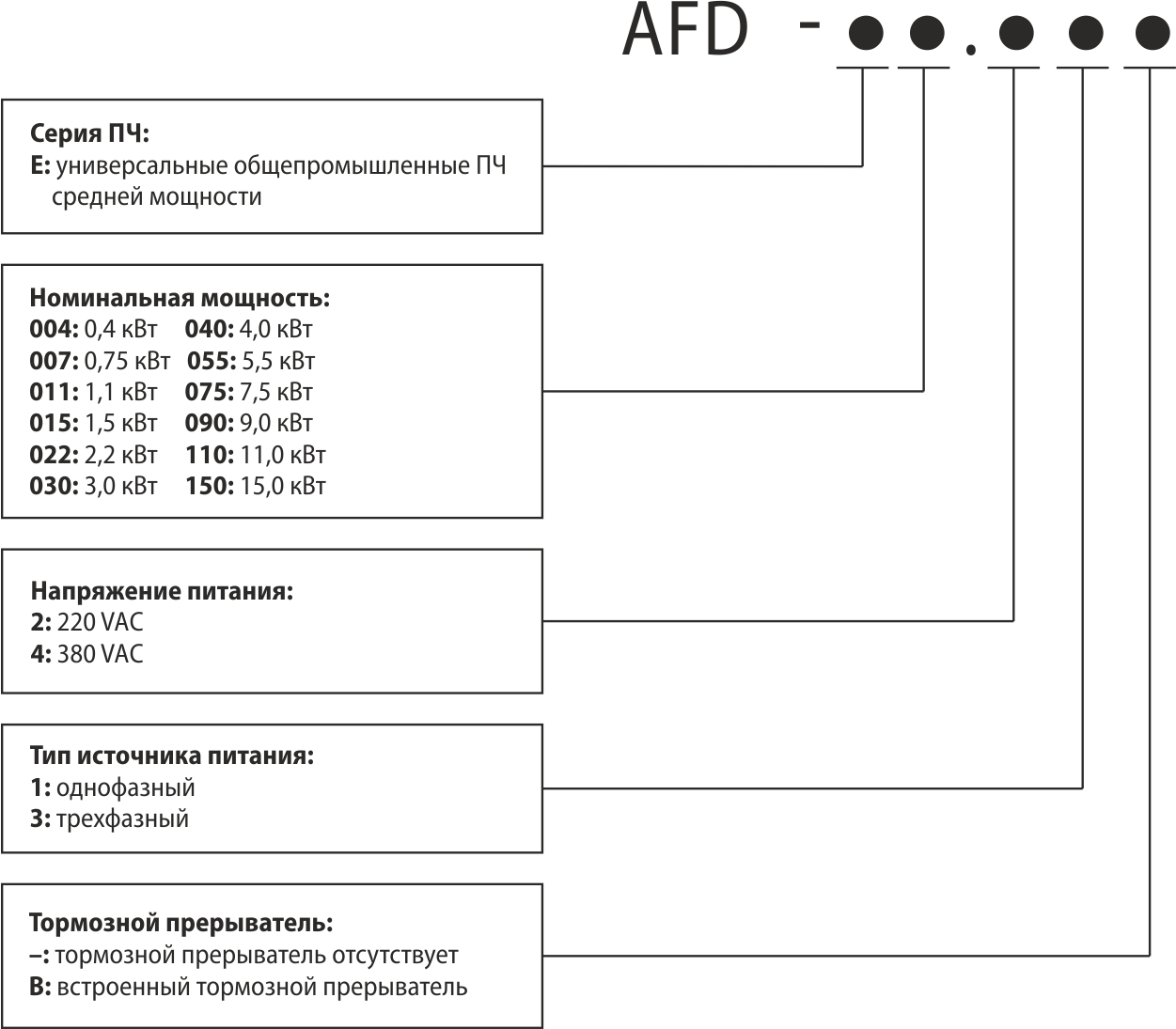

Структура условного обозначения преобразователей частоты KIPPRIBOR AFD-E:
Пример обозначения: AFD-E150.43B – универсальный преобразователь частоты, номинальная мощность подключаемого двигателя 15,0 кВт, напряжение питания 380 VAC, встроенный тормозной прерыватель.
Комплект поставки преобразователей частоты KIPPRIBOR AFD-E:
- Преобразователь частоты – 1 шт,
- Съемная панель управления – 1 шт,
- Руководство по эксплуатации - 1 шт,
- Руководство по быстрому запуску – 1 шт,
- Паспорт и гарантийный талон – 1 шт.
|
