В НАЛИЧИИ НА СКЛАДЕ Рекомендуется на замену ТРМ10,210, ТРМ101
ТРМ10 – это ПИД-регулятор температуры, давления, уровня, влажности, концентрации вещества, расхода или других физических величин в различных технологических процессах. Главная особенность ТРМ10 – это алгоритм ПИД-регулятора, предназначенный для точного поддержания заданных параметров до ±0,2 ˚С методом ШИМ-регулирования или плавного изменения унифицированного выходного сигнала. Наличие сетевого интерфейса RS-485 позволяет производить удаленную настройку и управление прибором.
ТРМ10 применяется в составе систем управления экструдерами, термопластавтоматами, печами, упаковочным, полиграфическим, вакуум-формовочным оборудованием, кондитерскими печами, камерами тепла и холода, лабораторными муфельными печами и т.п.
ТРМ10 зарегистрирован в Государственном реестре средств измерений России и выпускается с первичной поверкой (включена в стоимость). Также ТРМ10 имеет декларацию соответствия ЕАС и свидетельство о типовом одобрении РМРС.
Функциональные возможности ПИД-регулятора ОВЕН ТРМ10
- Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности и др.
- ПИД-регулирование измеренной величины по логике «нагревателя» или «холодильника».
- Автонастройка ПИД-регулятора для автоматического подбора коэффициентов.
- Дистанционный пуск и остановка ПИД-регулятора с помощью внешнего устройства, подключенного к дополнительному входу 2.
- Сигнализация о возникновении аварийной ситуации двух типов:
- о выходе регулируемой величины за заданные пределы;
- об обрыве в цепи регулирования (LBA).
- Бесконтактное управление нагрузкой через внешнее твердотельное реле.
- Встроенный интерфейс RS-485 (протокол Modbus ASCII/RTU).
- Настройка ПИД-регулятора температуры, давления и др. величин осуществляется на ПК или с передней панели прибора.
- Настройки защиты изменения параметров для ограничения доступа неквалифицированного персонала.
Преимущества
|
Монтаж
Для удобства монтажа в любых установках и системах на выбор доступны 5 вариантов корпусов: квадратный Щ1, прямоугольный Щ2, компактный Щ5, динреечный Д и настенный Н.
|
Индикация
Два контрастных индикатора с настройкой выводимых параметров позволят увидеть нужные показания прибора издалека.
|
|
Простота
Приборы с небольшим количеством функций удобны в настройке и подключении. Они не требуют программирования и знаний сложных компьютерных программ для наладки. Все что необходимо для запуска ТРМ в работу – это указать тип датчика, выбрать логику автоматического управления и задать необходимую уставку регулирования или сигнализации.
|
Ремонтопригодность
В наших сервисных центрах можно произвести замену вышедшего из строя элемента без необходимости покупки нового прибора.
|
|
Авария
Контролируются аварии подключенных датчиков, аварии связи с исполнительными механизмами (LBA), а также настраиваемые пользователем сигнализации по 8 логикам на выбор.
|
Эксплуатация
Расширенный температурный диапазон позволяет обеспечить надлежащую работу прибора в суровых климатических условиях при температуре
от -40 до + 50 ⁰С.
|
|
Диспетчеризация
В приборе поддерживается стандартный протокол Modbus ASCII/RTU по RS-485, который позволяет считывать и записывать параметры прибора удаленно.
|
Питание
Прибор имеет универсальный источник питания. Постоянное напряжение 21…120 В, переменное напряжение 90...264 В.
|
|
Автонастройка
Регулятор оснащен алгоритмом автоматического подбора коэффициентов ПИД–регулятора.
|
Сертификаты
Прибор отечественного производства. Внесен в госреестр средств измерений. Имеет декларацию ЕАС и свидетельство о типовом одобрении морского регистра судоходства (РМРС). Подходит для проектов с импортозамещением.
|
Технические характеристики
|
Параметр
|
Значение
|
|
Напряжение питания переменного тока
|
~90…264 В (номинальное 230 В)
|
|
Частота напряжения питания
|
50, 60 Гц
|
|
Потребляемая мощность
|
не более 10 ВА
|
|
Напряжение встроенного источника питания нормирующих преобразователей
|
24 ± 2,4 В (только для исполнения без RS-485)
|
|
Максимально допустимый ток источника питания
|
50 мА
|
|
Универсальные входы
|
|
Количество универсальных входов
|
1
|
|
Функции входа 1
|
Измерительный
|
|
Функции входа 2
|
Дополнительный (дистанционный пуск и останов регулирования)
|
|
Время опроса входа:
|
Не более 1 секунды
|
|
Типы входных датчиков и сигналов
|
см. таблицу «Характеристики измерительных датчиков»
|
|
Предел основной приведенной погрешности измерения
|
|
- для термоэлектрических преобразователей с включенной компенсацией холодного спая
|
±0,5 %
|
|
- для остальных видов датчиков
|
±0,25 %
|
|
Выходные устройства
|
|
Количество выходных устройств
|
2
|
|
Типы выходных устройств
|
Р, К, С, Т, И, У
|
|
Корпус
|
|
Щитовой Щ1
|
96×96×53 мм, IP54*
|
|
Щитовой Щ2
|
96×48×100 мм, IP54*
|
|
Щитовой Щ5
|
48×48×103 мм, IP54*
|
|
Настенный Н
|
110×130×69 мм, IP66**
|
|
DIN-реечный
|
88×90×59 мм, IP20
|
|
Условия эксплуатации
|
|
Температура окружающего воздуха
|
–40...+50 °С
|
|
Атмосферное давление
|
84...106,7 кПа
|
|
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)
|
Не более 85 %
|
|
Характеристики измерительных датчиков
|
|
Обозначение
|
Тип датчика
|
Диапазон измерений
|
Разрешающая способность
|
|
Термопреобразователи сопротивления
|
|
C 50
|
ТСМ (Cu50) W100=1.426
|
–50…+200 °С
|
0,1 °С
|
|
50 C
|
ТСМ (50М) W100=1.428
|
–180…+200 °С
|
0,1 °С
|
|
P 50
|
ТСП (Pt50) W100=1.385
|
–200…+850 °С
|
0,1 °С
|
|
50 P
|
ТСП (50П) W100=1.391
|
–200…+850 °С
|
0,1 °С
|
|
C100
|
ТСМ (Cu100) W100=1.426
|
–50…+200 °С
|
0,1 °С
|
|
100C
|
ТСМ (100М) W100=1.428
|
–180…+200 °С
|
0,1 °С
|
|
P100
|
ТСП (Pt100) W100=1.385
|
–200…+850 °С
|
0,1 °С
|
|
100P
|
ТСП (100П) W100=1.391
|
–200…+850 °С
|
0,1 °С
|
|
100n
|
ТСН (100Н) W100=1.617
|
–60…+180 °С
|
0,1 °С
|
|
C500
|
ТСМ (Cu500) W100=1.426
|
–50…+200 °С
|
0,1 °С
|
|
500C
|
ТСМ (500М) W100=1.428
|
–180…+200 °С
|
0,1 °С
|
|
P500
|
ТСП (Pt500) W100=1.385
|
–200…+850 °С
|
0,1 °С
|
|
500P
|
ТСП (500П) W100=1.391
|
–200…+850 °С
|
0,1 °С
|
|
500n
|
ТСН (500Н) W100=1.617
|
–60…+180 °С
|
0,1 °С
|
|
C 1.0
|
ТСМ (Cu1000) W100=1.426
|
–50…+200 °С
|
0,1 °С
|
|
1.0 C
|
ТСМ (1000М) W100=1.428
|
–180…+200 °С
|
0,1 °С
|
|
P 1.0
|
ТСП (Pt1000) W100=1.385
|
–200…+850 °С
|
0,1 °С
|
|
1.0 P
|
ТСП (1000П) W100=1.391
|
–200…+850 °С
|
0,1 °С
|
|
1.0 n
|
ТСН (1000Н) W100=1.617
|
–60…+180 °С
|
0,1 °С
|
|
C 53
|
ТСМ (53М) W100=1.426 (гр. 23)
|
–50…+200 °С
|
0,1 °С
|
|
Термоэлектрические преобразователи
|
|
tC. L
|
термопара ТХК (L)
|
–200…+800 °С
|
0,1 °С
|
|
tC. J
|
термопара ТЖК (J)
|
0…+900 °С
|
0,1 °С
|
|
tC. n
|
термопара ТНН (N)
|
–200…+1300 °С
|
0,2 °С
|
|
tC.HA
|
термопара ТХА (K)
|
–200…+1300 °С
|
0,2 °С
|
|
tC. S
|
термопара ТПП (S)
|
0…+1600 °C
|
0,2 °С
|
|
tC. r
|
термопара ТПП (R)
|
0…+1600 °C
|
0,2 °С
|
|
tC. b
|
термопара ТПР (В)
|
+600…+1800 °C
|
0,2 °С
|
|
tC.A1
|
термопара ТВР (А-1)
|
+1000…+2500 °С
|
0,4 °С
|
|
tC.A2
|
термопара ТВР (А-2)
|
+1000…+1800 °C
|
0,2 °С
|
|
tC.A3
|
термопара ТВР (А-3)
|
+1000…+1800 °C
|
0,2 °С
|
|
tC. t
|
термопара ТМК (Т)
|
–200…+400 °С
|
0,1 °С
|
|
tC.dL
|
Typ.L (DIN 43710)*
|
0…+900 °С
|
0,1 °С
|
|
tC. E
|
ТХКн (Е)
|
-200....+900 °С
|
0,1 °С
|
|
Пирометры
|
|
Plr.1
|
Пирометр РК-15
|
+400… +1500 °С
|
0,1 °С
|
|
Plr.2
|
Пирометр РК-20
|
+600… +2000 °С
|
0,1 °С
|
|
Plr.3
|
Пирометр РС-20
|
+900… +2000 °С
|
0,1 °С
|
|
Plr.4
|
Пирометр РС-25
|
+1200… +2500 °С
|
0,1 °С
|
|
Унифицированные сигналы
|
|
i 0.5
|
ток 0…5 мА
|
0…100 %
|
0,01 мА
|
|
i 0.20
|
ток 0…20 мA
|
0…100 %
|
0,01 мА
|
|
i 4.20
|
ток 4…20 мА
|
0…100 %
|
0,01 мА
|
|
U -5.5
|
напряжение –50…+50 мВ
|
0…100 %
|
0,01 мВ
|
|
U 0.1
|
напряжение 0…1 В
|
0…100 %
|
0,01 мВ
|
|
* С учетом компенсации температуры от ДХС
|
|
Характеристики выходных устройств
|
|
Обозначение
|
Тип выходного устройства (ВУ)
|
Электрические характеристики
|
|
Р
|
электромагнитное реле
|
Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,9.
Ток не более 3 А при постоянном напряжении не более 30 В
|
|
К
|
транзисторная оптопара n-p-n типа
|
Постоянный ток не более 400 мА при постоянном напряжении не более 60 В
|
|
С
|
симисторная оптопара
|
Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц).
Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс).
Максимальное коммутируемое напряжение не более 600 В
|
|
И
|
цифроаналоговый преобразователь «параметр–ток 4…20 мА»
|
Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки
|
|
У
|
цифроаналоговый преобразователь «параметр–напряжение 0…10 В»
|
Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В
|
|
Т
|
выход для управления твердотельным реле
|
Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В.
Выходное напряжение низкого уровня – 0…0,7 В
|

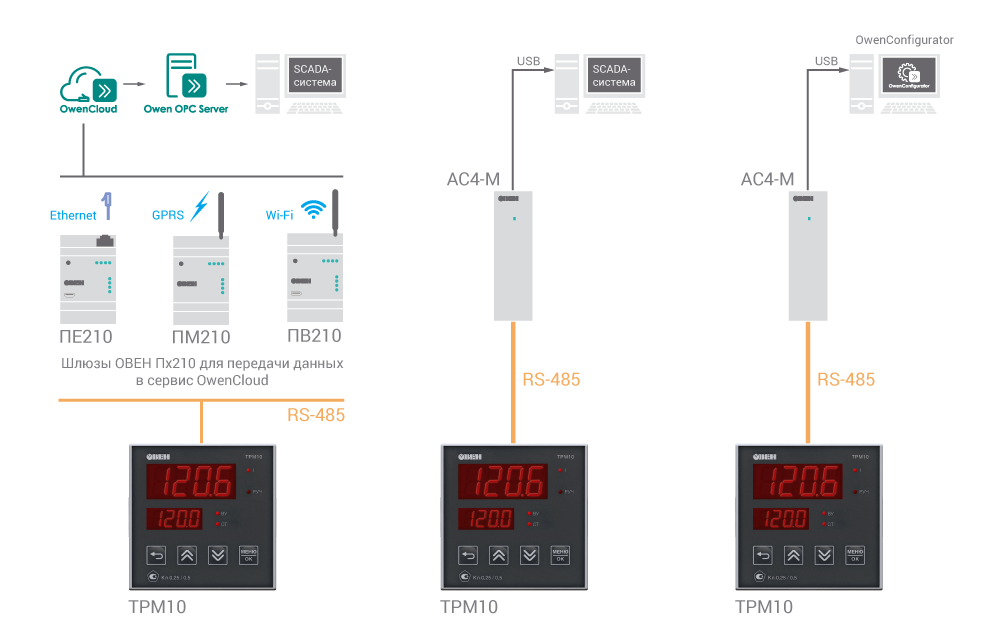

Диспетчеризация
Наличие интерфейса RS-485 позволяет включать ТРМ10 в системы распределенной диспетчеризации. Информация с прибора на компьютер или мобильное устройство передается в SCADA-системы, облачный сервис, OPC-серверы и др. с помощью сетевых шлюзов по протоколу ModbusRTU/ASCII. Это позволит организовать взаимодействие между различными подсистемами инженерного оборудования, для проведения автоматизированного оперативного контроля и управления.
|
Параметр
|
Назначение
|
Адрес
|
Тип
|
Примечание
|
|
Оперативные параметры
|
|
DEVICE
|
Тип прибора
|
1000
|
CHAR[8]
|
ТРМ10.RS
|
|
VERSION
|
Версия встраиваемого ПО
|
1004
|
CHAR[8]
|
R
|
|
STATUS
|
Статус прибора (битовая маска)
|
1008
|
UINT16
|
R
|
|
FUN1
|
Измеренная величина на Входе 1 (после функции)
|
1009
|
FLOAT32
|
R
|
|
SP1
|
Уставка регулятора для канала 1
|
100B
|
FLOAT32
|
R/W
|
|
SP.cur
|
Текущее значение уставки регулятора
|
100D
|
FLOAT32
|
R
|
|
Out.P
|
Выходная мощность на Выходе 1
|
100F
|
FLOAT32
|
R/W
|
|
CtrL
|
Режим регулирования
|
1011
|
UINT16
|
R/W
|
|
RESET
|
Удаленная перезагрузка прибора
|
1012
|
UINT16
|
W
|
|
РЕГИСТР STATUS
|
|
№бита
|
Описание
|
|
0
|
Ошибка на входе 1
|
|
2
|
Ошибка вычисления функции 1
|
|
4
|
Внутренняя ошибка прибора
|
|
5
|
Срабатывание ВУ1 (только для DO)
|
|
6
|
Срабатывание ВУ2 (только для DO)
|
|
7
|
Включен ручной режим управления
|
|
8
|
Включен режим СТОП
|
|
9
|
Обрыв контура регулирования 1
|
|
11
|
Идет автонастройка ПИД
|
|
12
|
Успешная автонастройка ПИД (сброс при подтв.)
|
|
Вход 1
|
|
FUN1
|
Измеренная величина на Входе (после функции)
|
0000
|
FLOAT32
|
R
|
|
PV1
|
Входная величина на Входе (до функции)
|
0002
|
FLOAT32
|
R
|
|
tYPE
|
Тип датчика на Входе
|
0004
|
UINT16
|
R/W
|
|
FIL.b
|
Полоса фильтра
|
0005
|
FLOAT32
|
R/W
|
|
FIL.t
|
Постоянная времени фильтра
|
0007
|
UINT16
|
R/W
|
|
dPt
|
Положение десятичной точки
|
0008
|
UINT16
|
R/W
|
|
Ind.L
|
Нижний порог приведения значения Входа
|
0009
|
FLOAT32
|
R/W
|
|
Ind.H
|
Верхний порог приведения значения Входа
|
000В
|
FLOAT32
|
R/W
|
|
FUnC
|
Тип математической функции
|
000D
|
UINT16
|
R/W
|
|
dIn.t
|
Период анализа динамики изменения сигнала
|
0012
|
UINT16
|
R/W
|
|
dIn.d
|
Дельта динамики сигнала
|
0013
|
FLOAT32
|
R/W
|
|
bArr
|
Подключение искробарьера
|
0015
|
UINT16
|
R/W
|
|
Cor1.point
|
Значение Точки 1 корректировки Входа
|
0016
|
FLOAT32
|
R/W
|
|
Cor1.offset
|
Смещение для Точки 1 корректировки Входа
|
0018
|
FLOAT32
|
R/W
|
|
Cor1.clr
|
Сброс коррекции Точки 1
|
001A
|
UINT16
|
R/W
|
|
Cor2.point
|
Значение Точки 2 корректировки Входа
|
001B
|
FLOAT32
|
R/W
|
|
Cor2.offset
|
Смещение для Точки 2 корректировки Входа
|
001D
|
FLOAT32
|
R/W
|
|
Cor2.clr
|
Сброс коррекции Точки 2
|
001F
|
UINT16
|
R/W
|
|
Cor3.point
|
Значение Точки 3 корректировки Входа
|
0020
|
FLOAT32
|
R/W
|
|
Cor3.offset
|
Смещение для Точки 3 корректировки Входа
|
0022
|
FLOAT32
|
R/W
|
|
Cor3.clr
|
Сброс коррекции Точки 3
|
0024
|
UINT16
|
R/W
|
|
Вход 2
|
|
tYPE
|
Функционирование дискретного входа
|
0104
|
UINT16
|
R/W
|
|
Выход 1 (общее)
|
|
SP
|
Уставка регулятора на Выходе
|
0200
|
FLOAT32
|
R/W
|
|
SP.Lo
|
Нижняя граница уставки
|
0202
|
FLOAT32
|
R/W
|
|
SP.HI
|
Верхняя граница уставки
|
0204
|
FLOAT32
|
R/W
|
|
Out.P
|
Выходная мощность
|
0206
|
FLOAT32
|
R/W
|
|
LbA.t
|
Время диагностики обрыва контура.
|
0208
|
UINT16
|
R/W
|
|
LbA.b
|
Ширина зоны диагностики обрыва контура.
|
0209
|
FLOAT32
|
R/W
|
|
A.rEC
|
Автоматическое восстановление после аварии
|
020B
|
UINT16
|
R/W
|
|
Выход 1 (дискретный)
|
|
LoG.d
|
Тип логики работы компаратора
|
0220
|
UINT16
|
R/W
|
|
HYSt
|
Гистерезис
|
0221
|
FLOAT32
|
R/W
|
|
d.on
|
Задержка включения регулятора
|
0223
|
UINT16
|
R/W
|
|
d.oFF
|
Задержка выключения регулятора
|
0224
|
UINT16
|
R/W
|
|
H.on
|
Минимальное время удержания регулятора в состоянии включено
|
0225
|
UINT16
|
R/W
|
|
H.oFF
|
Минимальное время удержания регулятора в состоянии выключено
|
0226
|
UINT16
|
R/W
|
|
Cnt.P
|
Период для ручного управления выходной мощностью
|
0227
|
UINT16
|
R/W
|
|
Err.d
|
Безопасное состояние выхода в режиме Авария
|
0228
|
UINT16
|
R/W
|
|
StP.d
|
Состояние выхода в режиме Стоп.
|
0229
|
UINT16
|
R/W
|
|
Выход 1 (сигнализатор)
|
|
A.tYP
|
Тип логики срабатывания сигнализатра
|
0240
|
UINT16
|
R/W
|
|
A.bnd
|
Порог срабатывания компаратора.
|
0241
|
FLOAT32
|
R/W
|
|
A.HYS
|
Гистерезис срабатывания компаратора.
|
0243
|
FLOAT32
|
R/W
|
|
F.bLC
|
Блокировка 1-го срабатывания сигнализатора
|
0245
|
UINT16
|
R/W
|
|
Выход 1 (аналоговый)
|
|
LOG.A
|
Тип логики работы ЛУ
|
0260
|
UINT16
|
R/W
|
|
HYSt
|
Полоса пропорциональности.
|
0261
|
FLOAT32
|
R/W
|
|
Out.L
|
Нижняя граница выходного значения Выхода.
|
0263
|
FLOAT32
|
R/W
|
|
Out.H
|
Верхняя граница выходного значения Выхода.
|
0265
|
FLOAT32
|
R/W
|
|
Err.A
|
Безопасное состояние выхода в режиме Авария
|
0267
|
UINT16
|
R/W
|
|
StP.A
|
Состояние выхода в режиме Стоп
|
0268
|
UINT16
|
R/W
|
|
Выход 1 (ПИД-регулятор)
|
|
Pid.P
|
Полоса пропорциональности ПИД-регулятора.
|
0280
|
FLOAT32
|
R/W
|
|
Pid.I
|
Интегральная постоянная ПИД-регулятора.
|
0282
|
UINT16
|
R/W
|
|
Pid.d
|
Дифференциальная постоянная ПИД-регулятора.
|
0283
|
UINT16
|
R/W
|
|
Cnt.P
|
Период следования управляющих импульсов ПИД-регулятора
|
0284
|
UINT16
|
R/W
|
|
vSP
|
Скорость изменения уставки
|
0285
|
FLOAT32
|
R/W
|
|
d.bnd
|
Зона нечувствительности ПИД-регулятора.
|
0289
|
FLOAT32
|
R/W
|
|
oL.L
|
Минимальная выходная мощность (нижний предел)
|
028F
|
FLOAT32
|
R/W
|
|
oL.H
|
Максимальная выходная мощность (верхний предел)
|
0291
|
FLOAT32
|
R/W
|
|
oL.v
|
Максимальная скорость изменения выходной мощности
|
0293
|
FLOAT32
|
R/W
|
|
Err.P
|
Значение ВУ1 в режиме Авария
|
0295
|
FLOAT32
|
R/W
|
|
StP.P
|
Значение ВУ1 в режиме Стоп.
|
029А
|
FLOAT32
|
R/W
|
|
Выход 2 (дискретный)
|
|
LoG.d
|
Тип логики работы ЛУ
|
0320
|
UINT16
|
R/W
|
|
Выход 2 (сигнализатор)
|
|
A.tYP
|
Тип логики срабатывания сигнализатора
|
0340
|
UINT16
|
R/W
|
|
A.bnd
|
Порог срабатывания сигнализатора
|
0341
|
FLOAT32
|
R/W
|
|
A.HYS
|
Гистерезис срабатывания компаратора.
|
0343
|
FLOAT32
|
R/W
|
|
F.bLC
|
Блокировка 1-го срабатывания компаратора.
|
0345
|
UINT16
|
R/W
|
|
Выход 2 (аналоговый)
|
|
LOG.A
|
Тип логики работы ЛУ
|
0360
|
UINT16
|
R/W
|
|
Out.L
|
Нижняя граница выходного значения ВУ
|
0363
|
FLOAT32
|
R/W
|
|
Out.H
|
Верхняя граница выходного значения ВУ
|
0365
|
FLOAT32
|
R/W
|
|
Err.A
|
Безопасное состояние выхода в режиме Авария
|
0367
|
UINT16
|
R/W
|
|
Автонастройка ПИД-регулятора
|
|
Anr
|
Автонастройка ПИД-регулятора
|
02B0
|
UINT16
|
R/W
|
|
Индикация
|
|
SCr1
|
Пользовательский экран 1
|
0400
|
UINT16
|
R/W
|
|
SCr2
|
Пользовательский экран 2
|
0401
|
UINT16
|
R/W
|
|
SCr3
|
Пользовательский экран 3
|
0402
|
UINT16
|
R/W
|
|
SCr4
|
Пользовательский экран 4
|
0403
|
UINT16
|
R/W
|
|
SCr5
|
Пользовательский экран 5
|
0404
|
UINT16
|
R/W
|
|
SCr6
|
Пользовательский экран 6
|
0405
|
UINT16
|
R/W
|
|
Out.S
|
Настройка вывода параметра мощности
|
0406
|
UINT16
|
R/W
|
|
REt.t
|
Время автоматического возврата из меню настроек
|
0407
|
UINT16
|
R/W
|
|
CHG.t
|
Автоматическая смена экранов отображения параметров.
|
0408
|
UINT16
|
R/W
|
|
Modbus RS-485
|
|
Prot
|
Протокол связи
|
0500
|
UINT16
|
R/W
|
|
Addr
|
Адрес прибора в сети Modbus
|
0501
|
UINT16
|
R/W
|
|
BAUd
|
Скорость обмена данными
|
0502
|
UINT16
|
R/W
|
|
dPS
|
Формат посылки данных
|
0503
|
UINT16
|
R/W
|
|
IdLE
|
Задержка ответа от прибора
|
0504
|
UINT16
|
R/W
|
|
b.ord
|
Порядок байт в регистре
|
0505
|
UINT16
|
R/W
|
|
apply
|
Применение текущих настроек порта RS-485
(По умолчанию – 0, 1 - применение настроек)
|
0506
|
UINT16
|
R/W
|
|
Меню скрытых параметров
|
|
PASS
|
Пароль доступа к меню
|
0800
|
UINT16
|
R/W
|
|
Prt.E
|
Защита от редактирования значений переменных
|
0801
|
UINT16
|
R/W
|
|
Atr.E
|
Включение атрибутов скрытия параметров
|
0802
|
UINT16
|
R/W
|
|
CJS.E
|
Включение/отключение ДХС
|
0803
|
UINT16
|
R/W
|
Функциональная схема прибора
Универсальный измерительный вход
ПИД-регулятор ОВЕН ТРМ10 имеет один универсальный вход (вход 1) для подключения датчиков следующих типов:
- термопреобразователей сопротивления ТСМ 50М, 100М, ТСП 50П, 100П, Pt100, Pt1000 и др.
- термопар ТХК(L), TXA(К), THH(N), ТЖК(J), ТПП(S), ТПП(R), ТПР(В) и др.;
- датчиков с унифицированным сигналом тока 0…5 мА, 0(4)…20 мА и напряжения 0…1 В.
Дополнительный вход для дистанционного управления
К дополнительному входу (вход 2) ТРМ10 подключается внешняя кнопка для дистанционного пуска/остановки регулирования.
Цифровая фильтрация и коррекция входного сигнала
ОВЕН ТРМ10 осуществляет цифровую фильтрацию входного сигнала от помех и коррекцию измерительной характеристики датчика («сдвиг», «наклон»), а для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.
ПИД-регулятор
Прибор ОВЕН ТРМ10 осуществляет ПИД-регулирование измеренной величины, управляя «нагревателем» или «холодильником». Настройка коэффициентов ПИД-регулятора на объекте осуществляется автоматически (автонастройка).
Терморегулятор ОВЕН ТРМ10 управляет нагрузкой одним из двух методов:
- импульсным (если выход ПИД-регулятора – э/м реле, транзисторная оптопара), симисторная оптопара, выход для управления внешним твердотельным реле);
- аналоговым (если выход ПИД-регулятора – ЦАП 4...20 мА или 0...10 В).
Аварийная сигнализация о выходе регулируемой величины за заданные пределы
Терморегулятор ОВЕН ТРМ10 контролирует нахождение регулируемой величины в заданных пределах. Прибор выдает аварийный сигнал по различным условиям относительно текущего значения измеренной величины. Эти условия аварийной сигнализации задаются пользователем при настройке.
Сигнализация об обрыве контура регулирования (LBA)
Эта функция позволяет определить аварию в контуре регулирования. Прибор контролирует скорость регулируемой величины и выдает сигнал, если при подаче максимального управляющего воздействия измеряемое значение регулируемой величины не меняется в течение определенного времени.
Модификации
Обозначение при заказе обновленной модели ТРМ10
* Прибор с наличием интерфейса RS-485 изготавливается на заказ
** Перед подключением токового датчика на боковой стороне прибора необходимо перевести DIP-переключатель для каждого входа в положение ON.
Схемы подключения
Общая схема подключения ОВЕН ТРМ10
|
Общая схема подключения ТРМ10-Щ1/Щ2/Н
|
Общая схема подключения ТРМ10-Д
|
Общая схема подключения ТРМ10-Щ5
|
Схемы подключения выходного устройства 1 (ВУ1)
|
ВУ1 типа Р (э/м реле)
|
ВУ1 типа К (транзисторная оптопара)
|
ВУ1 типа С (симисторная оптопара)
|
|
ВУ1 типа Т (для управления твердотельным реле)
|
ВУ1 типа И (ЦАП 4…20 мА)
|
ВУ1 типа У (ЦАП 0…10 В)
|
Схемы подключения выходного устройства 2 (ВУ2)
|
ВУ2 типа Р (э/м реле)
|
ВУ2 типа К (транзисторная оптопара)
|
|
ВУ2 типа С (симисторная оптопара)
|
ВУ2 типа Т (для управления твердотельным реле)
|
Чертежи, схемы, модели
Габаритные чертежи
|
Корпус Щ1
|
|
3D модель ТРМ10-Щ1.У2.ХХ
|
|
|
2D модель ТРМ10-Щ1.У2.ХХ
|
|
|
Корпус Щ2
|
| 3D модель ТРМ10-Щ2.У2.ХХ |
|
| 2D модель ТРМ10-Щ2.У2.ХХ |
|
|
Корпус Щ5
|
|
3D модель ТРМ10-Щ5.У2.ХХ
|
|
|
2D модель ТРМ10-Щ5.У2.ХХ
|
|
|
Корпус Д
|
|
3D модель ТРМ10-Д.У2.ХХ
|
|
|
2D модель ТРМ10-Д.У2.ХХ
|
|
|
Корпус Н
|
|
3D модель ТРМ10-Н.У2.ХХ
|
|
|
2D модель ТРМ10-Н.У2.ХХ
|
|
Документация
| Документация |
| Руководство по эксплуатации ТРМ10-У2 |
|
PDF 12.9 MB |
| Таблица регистров modbus ТРМ10 |
|
PDF 141.73 kB |
| Таблица соотнесения настроек приборов ТРМ10-У и ТРМ10-У2 |
|
PDF 168.69 kB |
| Примеры настройки для ТРМ-У2 |
|
PDF 7.28 MB |
| Протокол испытаний корпуса Н на IP66 |
2ТРМ0, 2ТРМ1, ТРМ1, ТРМ10, ТРМ12 |
PDF 3.4 MB |
| Руководство по эксплуатации (краткое) ТРМ10-У2 |
|
PDF 5.83 MB |
| Сертификаты |
| Декларация о соответствии на 2ТРМ0, ТРМ1, 2ТРМ1, ТРМ10, ТРМ12 |
|
ZIP 1.11 MB |
| Сертификат средств измерений 2ТРМ0, ТРМ1, 2ТРМ1, ТРМ10, ТРМ12 |
Россия.
17023-08 |
ZIP 220.23 kB |
| Свидетельство о типовом одобрении ТРМ |
2ТРМ0, 2ТРМ1, ТРМ1, ТРМ10, ТРМ12 |
ZIP 1.02 MB |
| ПО |
| Owen Configurator |
v1.24.129.0 |
ZIP 86.81 MB |
| Дополнительные материалы |
| Работа с шаблонами настройки MasterSCADA 4D |
|
ZIP 22.12 MB |
| Пример настройки ТРМ-У2 в среде MasterSCADA 4D |
|
PDF 2.36 MB |
| Руководство пользователя по работе с шаблонами настройки MasterSCADA 3.x |
|
PDF 2.11 MB |
| Работа с шаблонами настройки MasterSCADA 3.x |
|
ZIP 3.26 MB |
Диспетчеризация в среде MasterSCADA
| Работа с шаблонами настройки MasterSCADA 4D |
ZIP 22.12 MB |
| Пример настройки ТРМ-У2 в среде MasterSCADA 4D |
PDF 2.36 MB |
| Работа с шаблонами настройки MasterSCADA 3.x |
ZIP 3.26 MB |
| Руководство пользователя по работе с шаблонами настройки MasterSCADA 3.x |
PDF 2.11 MB |
Комплектность
- Прибор ТРМ10-Х.У2
- Уплотнительная прокладка*
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Комплект крепежных элементов*
- Шаблон-трафарет для отверстий щитовых корпусов*
* Доступна для типов корпусов Щ1, Щ2, Щ5.
|
