TCT-6011.X термостаты для шкафов управления

Предназначены для контроля и регулирования температуры внутри шкафов управления.

В зависимости от логики работы термостаты TCT-6011.X бывают двух типов:

  • TCT-6011.B - с НО контактом, для управления охлаждением. Термостат включает вентилятор охлаждения*, когда температура внутри шкафа поднимается выше уставки, заданной на термостате. Вентилятор включается только при необходимости, что позволяет продлить срок его службы. Поскольку вентилятор включается реже, то фильтры впускной и выпускной решеток так же засоряются меньше, а значит их замена производится реже.

  • TCT-6011.R - с НЗ контактом, для управления нагревом. Термостат отключает специальный электрический нагреватель*, когда температура внутри шкафа поднимается выше уставки, заданной на термостате. Электронагреватели работают только когда это необходимо, соответственно увеличивается срок их службы.

* - Специальные электрические нагреватели и венитиляционные решетки для шкафов управления будут доступны на складе ООО "Техком-Автоматика" в первом квартале 2013 года.

Термостат - это недорогое и простое устройство для управления вентиляторами охлаждения и специальными нагревателями в шкафах управления.




Термостат ТСТ-6011.Х целесообразно использовать в следующих случаях:

  • Интенсивное тепловыделение: Если в шкафу установлено оборудование, выделяющее большое количество тепла (например, твердотельные реле, преобразователи частоты, блоки питания и т.п), то повышение температуры внутри шкафа может вызвать перегрев и выход из строя оборудования. Чтобы защитить оборудование от перегрева необходимо установить впускной вентилятор с управлением через термостат.

  • Низкая температура: Основная масса приборов не рассчитаны на работу при низких температурах. Для монтажа оборудования в неотапливаемых помещениях и на улице необходимо использовать термостат для управления специальными нагревателями, установленными в шкафах управления. Это позволит сохранять допустимую для оборудования температуру эксплуатации внутри шкафа.

  • Образование конденсата: Если шкаф управления установлен в неотапливаемом помещении или на улице, то перепад температуры вызывает образование конденсата внутри шкафа. Он может стать причиной короткого замыкания и повреждения оборудования. Особенно это актуально весной и осенью (в межсезонье). Чтобы избежать образования конденсата необходимо использовать термостат для управления специальными нагревателями.




Основные технические характеристики термостатов TCT-6011.X:

Наименование параметра Значение
TCT-6011.B TCT-6011.R
Логика работы Управление охлаждением Управление нагревом
Тип контакта НО, без задержки срабатывания НЗ, без задержки срабатывания
Цвет рукоятки для установки температуры Синий Красный
Сопротивление контакта Менее 10 мОм
Срок службы Более 100000 циклов
Коммутационная способность 10 А, при 250 VAC (активная нагрузка)
Диапазон регулирования температуры 0…60 оС
Тип чувствительного элемента Биметаллическая пластина
Электрическое подключение Два винтовых зажима для подсоединения проводников сечением 2,5 мм2
Монтаж На DIN-рейку стандарта 35 мм
Температура эксплуатации -20…+80 оС
Габаритные размеры 60×33×36 мм

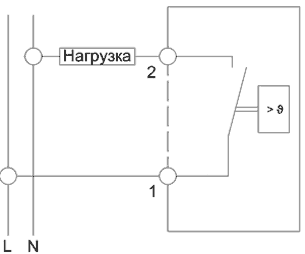

TCT-6011.B

Схема включе-ния термостата ТСТ-6011

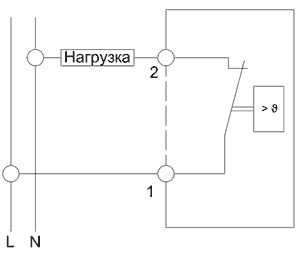

TCT-6011.R

ТСТ-6011 схема управления

Габаритные размеры тер-мостата ТСТ-6011
