ОВЕН ДТСхх4 термосопротивления с кабельным выводом

Термосопротивления типа дТС с кабельным выводом (модели ХХ4)

ОВЕН ДТСхх4 предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика. Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур – до 150 °С (ДТС с медным ЧЭ) и 250 °С (ДТС с платиновым ЧЭ).

Номинальные статические характеристики ОВЕН ДТСхх4 (НСХ) по ГОСТ 6651-2009:

  • ТСМ 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
  • ТСП 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
  • ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385 °С-1)

Варианты исполнения ДТС по типу подключения: двух-, трех-, и четырехпроводная схемы подключения.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: термопреобразователи сопротивления без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Показатели надежности термосопротивлений ОВЕН ДТСхх4 при соблюдении условий эксплуатации (вероятность безотказной работы):

– ДТС с платиновым ЧЭ:

  • в диапазоне температур от -50 до +250 °С – не менее 0,95 за 40 000 ч;
  • в диапазоне температур от -196 (-60 °С – для РТ100, РТ500, РТ1000) до -50 °С – не менее 0,95 за 15 000 ч.

– ДТС с медным ЧЭ:

  • в диапазоне температур от -50 до +150 °С – не менее 0,95 за 15 000 ч.

Для монтажа датчиков ДТСхх4 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.

Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.


Характеристики
ДТСхх4
Номинальная статическая характеристика (НСХ)
50М,
100М
50П,
 100П
Pt100, Pt500,
 Pt1000
Диапазон измеряемых температур:
- класс допуска А
–50…+100 °C
–100…+250 °C
–60...+250 °C
- класс допуска В и С
–50…+150 °C
–196…+250 °C
Температура окружающего воздуха
–60…+85 °C
Условное давление
0,1…6,3 МПа (в зависимости от конструктивного исполнения)
Показатель тепловой инерции
не более 10…30 с
Сопротивление изоляции
не менее 100 МОм
Количество чувствительных элементов
1 или 2
Схема внутренних соединений проводников
2 – двухпроводная,
3 – трехпроводная,
4 – четырехпроводная
Исполнение сенсора относительно корпуса
изолированный
Длина кабельного вывода
0,2 м – стандарт до 20 м – по заказу
Тип резьбового штуцера
метрическая резьба, трубная резьба
Материал защитной арматуры
сталь 12Х18Н10Т,
латунь
Степень защиты
IP54 (IP67 – для моделей 314, 414, 164, 174, 294)
Технические характеристикиКонструктивные исполнения датчиковМодификацииДокументация
Конструктивное исполнение
Модель
Параметры
Материал
Длина монтажной части L*, мм
Конструктивное исполнение ДТС014
014
D=5 мм
латунь
20
024
D=8 мм
сталь12Х18Н10Т
30
214
D=5 мм
сталь12Х18Н10Т
30, 40, 50,
60, 80, 100,
120, 160
Конструктивное исполнение ДТС314
314
D=5 мм
сталь 12Х18Н10Т
40, 50, 60,
80, 100,
120, 160
Конструктивное исполнение ДТС414
 414
D=5 мм
сталь 12Х18Н10Т
40, 50, 60,
80, 100,
120, 160
Конструктивное исполнение ДТС034
Накидная гайка
034
D=5 мм,
M=8х1 мм
латунь
20
044
D=8 мм,
M=12х1,5 мм
сталь12Х18Н10Т
30
Конструктивное исполнение ДТС054
054
D=6 мм, M=16х1,5 мм**, S=22 мм, h= 9 мм
сталь12Х18Н10Т
60, 80, 100,
120, 160,
180, 200,
250, 320,
400, 500,
630, 800,
1000


064
D=8 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм
074
D=10 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм
194
D=6 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм
Конструктивное исполнение ДТС084
084
D=10 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм
Конструктивное исполнение ДТС094
094
D=6 мм, D1=13 мм
104
D=8 мм, D1=18 мм
114
D=10 мм, D1=18 мм
Конструктивное исполнение ДТС124
Подвижный штуцер
124
D=6 мм, M=16х1,5 мм**, S=17 мм
60, 80, 120,
160, 200,
250, 320,
400, 500
134
D=8 мм, M=20х1,5 мм**, S=22 мм
144
D=10 мм, M=20х1,5 мм**, S=22 мм
Конструктивное исполнение ДТС154
Подвижный штуцер
154
D=10 мм, M=20х1,5 мм**, S=22 мм
Конструктивное исполнение ДТС174
164***
D=4 мм, D1=10 мм
60, 80, 100,
120, 160,
200, 250,
320
174
D=5 мм, D1=10 мм
184
D=6 мм, D1=10 мм
Конструктивное исполнение ДТС294
294***
D=3 мм
сталь
12Х18Н10Т
Конструктивное исполнение ДТС204
Накидная гайка
204
M=10х1 мм, S=14 мм
латунь
40, 65
Конструктивное исполнение ДТС224
224
Датчик накладной на трубопровод диаметром от 20 до 200 мм. Крепится на трубопровод с помощью кабельного хомута.
Для обеспечения эффективного теплового контакта датчика и трубопровода рекомендуется применять термопасту и укрывать датчик теплоизоляционным материалом.
латунь
43
Конструктивное исполнение ДТС324
324
D=6 мм
сталь
12Х18Н10Т
41
* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с другой резьбой.
*** Изготавливаем только PT100, PT500, PT1000.
Примечание:
  1. Исполнение с 2-мя чувствительными элементами возможно для моделей с диаметром защитной арматуры 8 и 10 мм.
  2. Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по длине монтажной части и длине кабельного вывода – суммарная длина монтажной части (L) и кабельного вывода (l) должна быть:
    • для 100П, РТ100 – не более 320 мм
    • для РТ500 – не более 1600 мм
    • для РТ1000 – не более 3200 мм

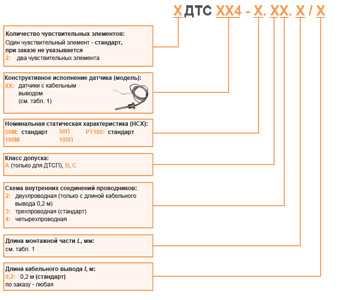

Обозначение при заказе ДТСxx4

Пример обозначения при заказе: ОВЕН ДТС054-50М.В3.60/1

Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления медный 50М, модель 054, класс допуска В, с трехпроводной схемой соединений, длиной монтажной части 60 мм, длиной кабельного вывода 1 м, диапазон измерения: -50…+150 °С.

Пример обозначения при заказе: ОВЕН ДТС064-РТ100.В4.60/1.G1/2

Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления платиновый РТ100, модель 064, класс допуска В, с четырехпроводной схемой соединений, длиной монтажной части 60 мм, длиной кабельного вывода 1 м, с трубной резьбой G1/2, диапазон измерения: -50…+250 °С.

Руководство по эксплуатации ОВЕН ДТС

Краткое руководство ДТСхх4
