ОВЕН СПК107, СПК110 сенсорные панельные контроллеры с Ethernet



Сенсорные панельные контроллеры СПК107 и СПК110 имеют встроенный порт Ethernet, 3 порта RS485 и 2 порта RS232, USB Host, USB Device, слот для SD-карт. Улучшенные технические характеристики, расширенный набор интерфейсов и обновленное программное обеспечение позволяют использовать их для решения широкого спектра задач автоматизации в различных отраслях промышленности.


Преимущества использования

  • Разработка алгоритмов управления и визуализации в единой среде программирования CODESYS V3.5.
  • Экономия монтажного пространства в шкафу автоматики размещая панельный контроллер на дверце шкафа.
  • Снижение общей стоимости системы управления.

Отличительные особенности

  • Объединение функций программируемого контролера и панели оператора в одном корпусе (ПЛК+HMI).
  • Сенсорный резистивный дисплей 7” или 10.2” (800×480).
  • Широкий набор коммуникационных интерфейсов: Ethernet, 3×RS-485, 2×RS-232, USB Host, USB Device, слот для SD-карт.
  • Поддержка протоколов обмена Modbus (RTU, ASCII, TCP), ОВЕН, возможность реализации нестандартных протоколов.
  • Возможность обновления проектов и встроенного ПО (прошивки) с USB- и SD-накопителей.
  • Поддержка web-визуализации.
  • Интеграция с облачным сервисом OwenCloud.
  • Встроенная операционная система Linux.
  • Гибко настраиваемый сторожевой таймер (WatchDog).
  • Поддержка протоколов NTP, FTP.
  • Программирование в среде CODESYS V3.5 SP11 Patch 5.
  • Расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов.
  • В комплект поставки входит переходник «DB9 – клеммы» (со встроенными согласующими резисторами 120 Ом, подключаемыми через DIP-переключатели).
  • Полная совместимость с предыдущими модификациями (габаритные размеры, возможность импорта проектов).
  • Степень защиты IP65.

Программирование

Программирование контроллеров осуществляется в профессиональной, распространенной среде CODESYS V3.5, максимально соответствующей стандарту МЭК 61131-3:

  • Поддержка 5 языков программирования, подходящих для специалистов любой отрасли.
  • Интегрированный редактор визуализации и конфигураторы обмена.
  • Продвинутые средства отладки и эмуляции.
  • Множество библиотек, упрощающих разработку проекта.
  • Отсутствие явных ограничений на число используемых переменных, блоков и т.д.

Web-визуализация на базе СПК107, СПК110

Web-визуализация – это технология, позволяющая подключаться к визуализации CODESYS посредством веб-браузера и дистанционно контролировать состояние вашей системы. Веб-браузер должен поддерживать технологию HTML5/Canvas.

Web-интерфейс позволяет отслеживать и изменять параметры вашего контроллера с мобильных устройств, планшетов и персональных компьютеров из любой точки мира.

Ниже подгружается реальный пример WEB-визуализации на базе установленного в офисе панельного контроллера СПК:





Технические характеристики ОВЕН СПК107, СПК110

Наименование Значение
СПК107 СПК110
Аппаратные характеристики
Процессор TI Sitara 600 MHz ARM Cortex™-A8 Core
Частота, МГц 600
Память программ (Flash), Мб 4096
Допустимое число циклов перезаписи Flash-памяти, на блок данных 75000
Оперативная память, Мб 512
Память Retain-переменных, Кб 64
Часы реального времени (RTC) есть, энергонезависимые1
Звук пьезоизлучатель, с возможностью управления из программы
Дисплей
Тип дисплея TFT LCD
Тип подсветки LED (светодиодная подсветка)2
Кол-во цветов 16.7 млн. 260 тыс.
Диагональ, дюймы 7’’ 10.2’’
Разрешение 800 × 480
Рабочая зона, мм 154,08 × 85,92 221,80 × 131,52
Яркость, кд/м2 300
Контрастность 500:1
Время наработки на отказ подсветки, часов не менее 50000 при температуре 25 °C
Интерфейсы
COM-порты 3 × RS-485, 2 × RS-232 Тип разъема DB9M; гальваническая изоляция отсутствует; Сигналы RS-232 – Rx, Tx, GND; сигналы RS-485 – A, B Все интерфейсы являются независимыми Поддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave), ОВЕН3 В комплект поставки входит Адаптер СПК1ХХ, представляющий собой переходник с разъемов DB9 на быстрозажимные пружинные клеммы. Адаптер имеет встроенные согласующие резисторы (120 Ом), подключаемые с помощью DIP-переключателей.
Ethernet 1 × Ethernet 10/100 Мбит/c (RJ45) – для подключения устройств, для загрузки проектов и web-визуализации Поддерживаемые протоколы: Modbus TCP (Master/Slave)3
USB Device 1 × USB 2.0 B (для загрузки проектов и подключения в режиме Mass Storage Device)
USB Host 1 × USB 2.0 A (для архивов, импорта файлов рецептов, загрузки проектов)
SD Card для архивов, импорта файлов рецептов, загрузки проектов
Питание
Тип питающего напряжения постоянное
Диапазон питающего напряжения 12…28
Номинальное напряжение питания 24
Макс. пусковой потребляемый ток, А 14
Макс. потребляемая мощность4, Вт 10
Сопротивление изоляции, МОм 20 при 500 В постоянного тока
Изоляция по напряжению, В 500 В переменного тока (не более минуты)
Корпус
Конструктивное исполнение для щитового крепления
Тип вентиляции естественная вентиляция
Виброустойчивость в диапазоне 10…25 Гц в направлении X, Y, Z с ускорением до 2G в течение 30 минут
Габаритные размеры (ширина × высота × глубина), мм (204 × 149 × 37) ± 1 (277 × 200 × 39) ± 1
Установочные размеры (ширина × высота), мм 191 × 137 × 33 258 × 177 × 33
Степень защиты корпуса по ГОСТ14254:
- с лицевой стороны IP65
- со стороны разъемов IP20
Общие характеристики
Рабочая температура, °C 0…60
Рабочая влажность, % 10…90 (без конденсации)
Температура хранения, °C -25…+55
Масса брутто, кг 1.2 1.5
Средний срок службы, лет 12 лет
Среднее время наработки на отказ, часов 50000

1Точность хода часов реального времени ±0,7 секунд в сутки при 25 °C. Питание RTC реализовано с помощью элемента CR2032 со средним временем работы 3 года (после этого элемент следует заменить).
2Яркость подсветки может быть изменена программно.
3Имеется возможность реализации нестандартных протоколов.
4При включении пусковой ток может превышать номинальное значение в 10 раз длительностью до 25 мс. В связи с этим рекомендуемый блок питания должен быть мощностью не менее 30 Вт. Например: БП30Б-Д3-24.

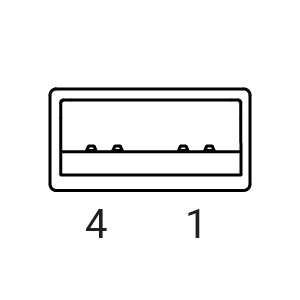

Назначение контактов соединителя USB Host (USB A)

USB A Номер контакта Наименование сигналов
1 +5 B
2 Data-
3 Data+
4 GND

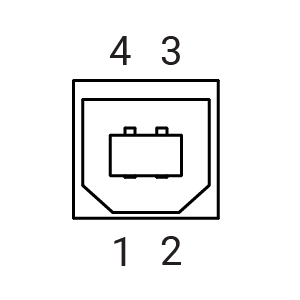

Назначение контактов соединителя USB Device (USB B)

USB B Номер контакта Наименование сигналов
1 +5 B
2 Data-
3 Data+
4 GND

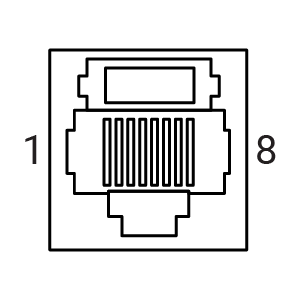

Назначение контактов соединителя LAN (Ethernet)

LAN Номер контакта Наименование сигнала
1 Etx+
2 Etx-
3 Erx+
6 Etx-

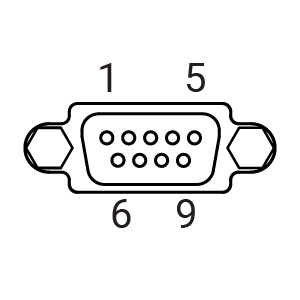

Назначение контактов соединителя порта COM1 (DB9M)

COM1 Номер контакта Наименование сигнала
1 RS-485-1 A
2 RS-232-1 RXD
3 RS-232-1 TXD
4 -
5 GND
6 RS-485-1 B
7 -
8 -
9 -

Назначение контактов соединителя порта COM2 (DB9M)

COM1 Номер контакта Наименование сигнала
1 RS-485-2 A
2 RS-232-2 RXD
3 RS-232-2 TXD
4 -
5 GND
6 RS-485-2 B
7 RS-485-3 A
8 RS-485-3 B
9 -

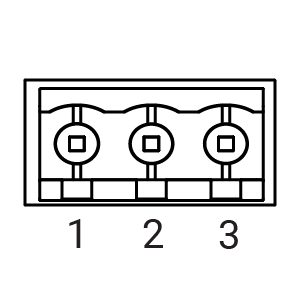

Назначение контактов соединителя питания

Назначение контактов соединителя питания Номер контакта Наименование сигнала
1 +24 D
2 GND
3 Функциональное заземление*

Примечание: * - подключение согласно ГОСТ Р 50571.21

Соответствие контактов адаптера СПК107, СПК110

Номер контакта COM1 Наименование сигнала Номер контакта адаптера СПК
1 RS-485-1 A 1
2 RS-232-1 RXD 7
3 RS-232-1 TXD 8
4 - -
5 GND 9
6 RS-485-1 B 2
7 - -
8 - -
9 - -
Номер контакта COM2 Наименование сигнала Номер контакта адаптера СПK
1 RS-485-2 A 3
2 RS-232-2 RXD 10
3 RS-232-2 TXD 11
4 - -
5 GND 12
6 RS-485-2 B 4
7 RS-485-3 A 5
8 RS-485-3 B 6
9 - -

Габаритные и установочные размеры СПК107

Габаритные размеры СПК107 Дополнительные установочные размеры СПК107
Габаритные размеры СПК107 Дополнительные установочные размеры СПК107
Установочные размеры СПК107 Размеры крепежа СПК107
Установочные размеры СПК107 Размеры крепежа СПК107

Габаритные и установочные размеры СПК110

Габаритные размеры СПК110 Дополнительные установочные размеры СПК110
Габаритные размеры СПК110 Дополнительные установочные размеры СПК110
Установочные размеры СПК107 Размеры крепежа СПК110
Установочные размеры СПК110 Размеры крепежа СПК110

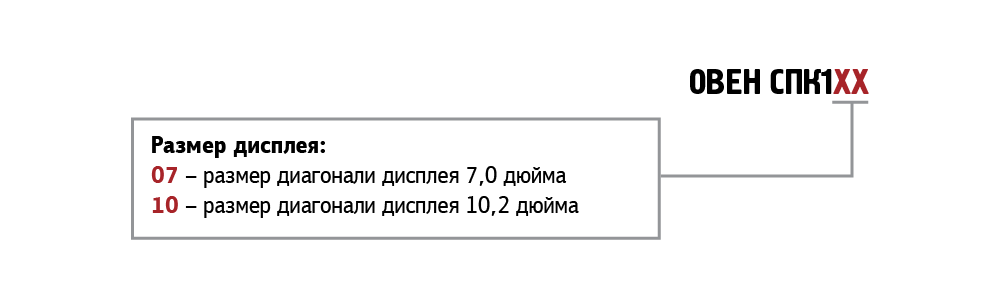

СПК ОВЕН обозначение при заказе
